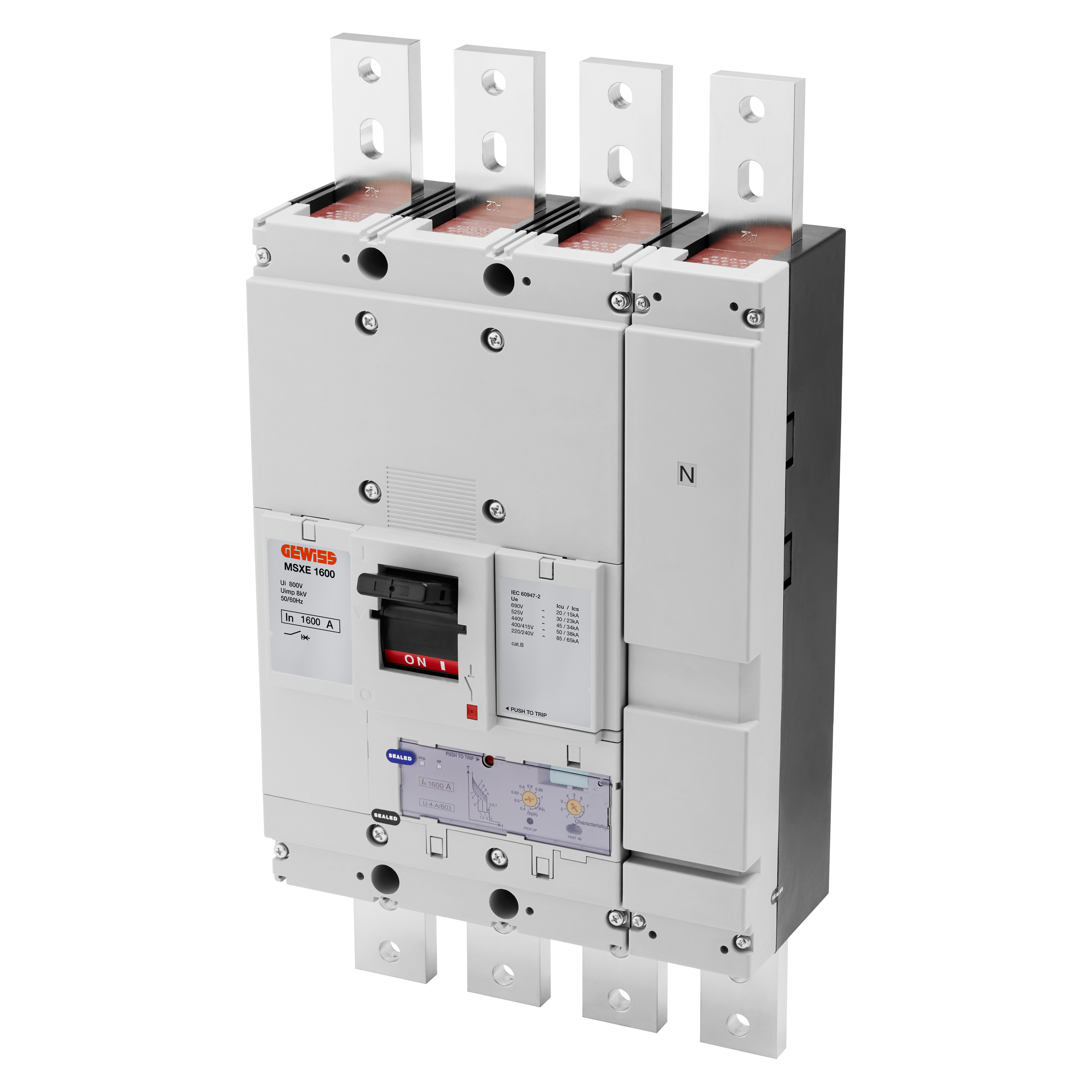

Energy MSX-serie- Gegoten behuizing installatieautomaten voor vermogensdistributie MSXE 1600 - MCCB'S MET ELEKTRONISCHE RELEASE - VERGRENDELD - LSIG - FRONTKLEMMEN - 50 KA 4P 1250 A 690 V

MSXE 1600 - MCCB'S MET ELEKTRONISCHE RELEASE - VERGRENDELD - LSIG - FRONTKLEMMEN - 50 KA 4P 1250 A 690 V

Code: GWD9427B
Download Technische Datasheet

Serie: MSX-serie
Gegoten behuizing installatieautomaten voor vermogensdistributie

De MSX serie van installatieautomaten met gegoten behuizing bestaat uit installatieautomaten met thermomagnetische release, installatieautomaten met thermomagnetische release en overstroombeveiliging, installatieautomaten met elektronische release en lastscheiders.

Technische informatie

Informatie
Downloaden
Certificaten
Omschrijving Interruttore automatico scatolato
Code MSXE 1600
Aant. polen 4P
Nominale stroom 1600 A
Release Elektronisch
 ELEKTRISCHE KENMERKEN -
MECHANISCHE KENMERKEN -
Standaard IEC/EN 60947-2
Uitvoering Bevestigd
Gebruik categorie B
DIN-railmontage Aant.
Nominale frequentie (Hz) 50 / 60
Can be equipped with motor operator Yes
Nominaal besturingsvoltage (Ue) 690 Vac
Compatibele vergrendeling Cable (mechanism supplied)
Nominale impuls
schokbestendigheidsspanning (Uimp) 8 kV
Geleverde klemmen Front FB Verlengd
Overspannings categorie IV
Montage positie Elke
Isolatievoltage (Ui) 800 V
Upline/downline voeding Yes
Thermische regeling 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Werkspanning (415 Vac) 2.000 cycli
Magnetische regeling
Elektronische LSIG
Mechanisch levensduur 5.000 cycli
Nul bescherming 50% - 100% x Ir
Bedrijfstemperatuur -5°C +65°C
Totale vermogensverlies 225.28 W
Opslagtemperatuur -20° +65°
Nominale kortsluitingsstroom capaciteit (lcm) -
Gewicht (kg) 35
Nominale kortsluiting weerstandstroom voor 0,3 s (lcw) 20 kA
Breedte 280 mm
Idn regeling -
Hoogte 370 mm
DT regeling -
Diepte 140 mm
SERVICE BREEKCAPACITEIT (ICU) -
 NOMINALE BREEKCAPACITEIT (ICS)  -
220/240 Vac 85 kA
220/240 Vac 65 kA
400/415 Vac 50 kA
400/415 Vac 38 kA
440 Vac 45 kA
440 Vac 34 kA
525 Vac 30 kA
525 Vac 23 kA
690 Vac 20 kA
690 Vac 15 kA
250 Vdc -
250 Vdc -
Ware Number 85362010

Product Data Sheet

Informatie en algemene aanbevelingen

Gebruikershandleiding

Gebruikershandleiding

Technische kenmerken - IT

Technische kenmerken - EN

Brochure - EN

Brochure - IT

Technische kenmerken - ES

Ga naar downloadgedeelte Ga naar downloadgedeelte

CE-markering

UITRUSTING EN OPMERKINGEN
OPMERKINGEN: de codes met laatste letter B duiden op installatieautomaat waarop de kabel mechanische vergrendeling reeds is gemonteerd (kabel voor mechanische vergrendeling apart te bestellen).
BIJGELEVERDE ACCESSOIRES: uitbreiding bedieningshendel voor handmatig sluiten en openen.
KENMERKEN: stroomregeling veld Ir = 0.4 ÷ 1 x In.
Neutraal 100% of 50% beschermd.
