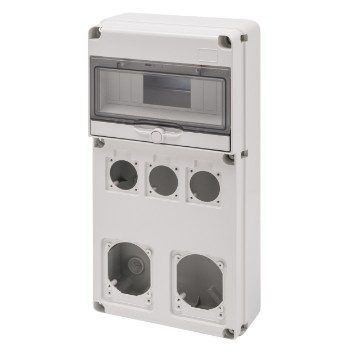

Q-DIN‏ 10 מודולים - 3 פתחים עבור שקעי 50X50 מ"מ + 2 פתחים עבור שקעי IEC‏ 16/32A‏ - IP65

קוד: GW68027N

קו מוצרים: קו מוצרי ‎68 Q-DIN
לוחות חלוקה

מערכת שלמה של לוחות IP65 לחלוקת אנרגיה ביישומים במגזר השלישוני, המסחרי וביישומי בנייה, הזמינים הן ריקים והן מחווטים מראש, בהתאם לתקן הבינלאומי IEC 61439.
קו המוצרים Q-DIN כולל לוחות מ-5 עד 20 מודולי DIN, בתוספת מודולים משלימים של 14 או 20 מודולים כדי להוסיף עוד מקומות ב-DIN.
הם יכולים להכיל שקעים להתקנה מתחת לטיח ושקעי אינטרלוק עד 63A, וניתן לשלבם עם מספר רב של אביזרים.

מידע טכני

מידע
הורד
אישורים
מס' מודולים EN 50022 10
ניתן להכלה
שקע
3 שקעים ביתיים 50x50 מ"מ + 2 IEC‏ 16/32A
מס' שניתן
מכסים אטומים
1 ביתי + 1 IEC‏ 16A
ניתן להתפזרות הספק A‏ (W) 16
ניתן להתפזרות הספק B‏ (W) 42
Ware Number 85381000

מדריך למשתמש

מאפיינים טכניים - IT

מאפיינים טכניים - EN

מאפיינים טכניים - DE

מאפיינים טכניים - ES

הצגת האישור

סימון CE

EQUIPMENT AND NOTES
אביזרים מסופקים: מהדק כבל ו-4 כיסויי ברגים. מכסה מתאם לכל מקום בית שקע IEC 309‏ - 16/32A.
הערות: ההספק המתפזר (B) מחושב לפי תקן IEC 60890. הוא מתייחס לטמפרטורת יתר של 40K, בין הטמפרטורה שבתוך הלוח ומחוצה לו.
GW68003N: מותאם מראש לשני שקעים 16-32A בפתחים התחתונים ושני שקעים 16A בפתחים העליונים. דרגת ההגנה IP65 מתקבלת עם מכסה אטום המותקן כראוי בכל המקומות של הלוח הבלתי מחווט.
מידות חיצוניות (אורךxגובהxעומק): 220x435x96.
נטול הלוגן בהתאם לתקן EN 60754-2.
