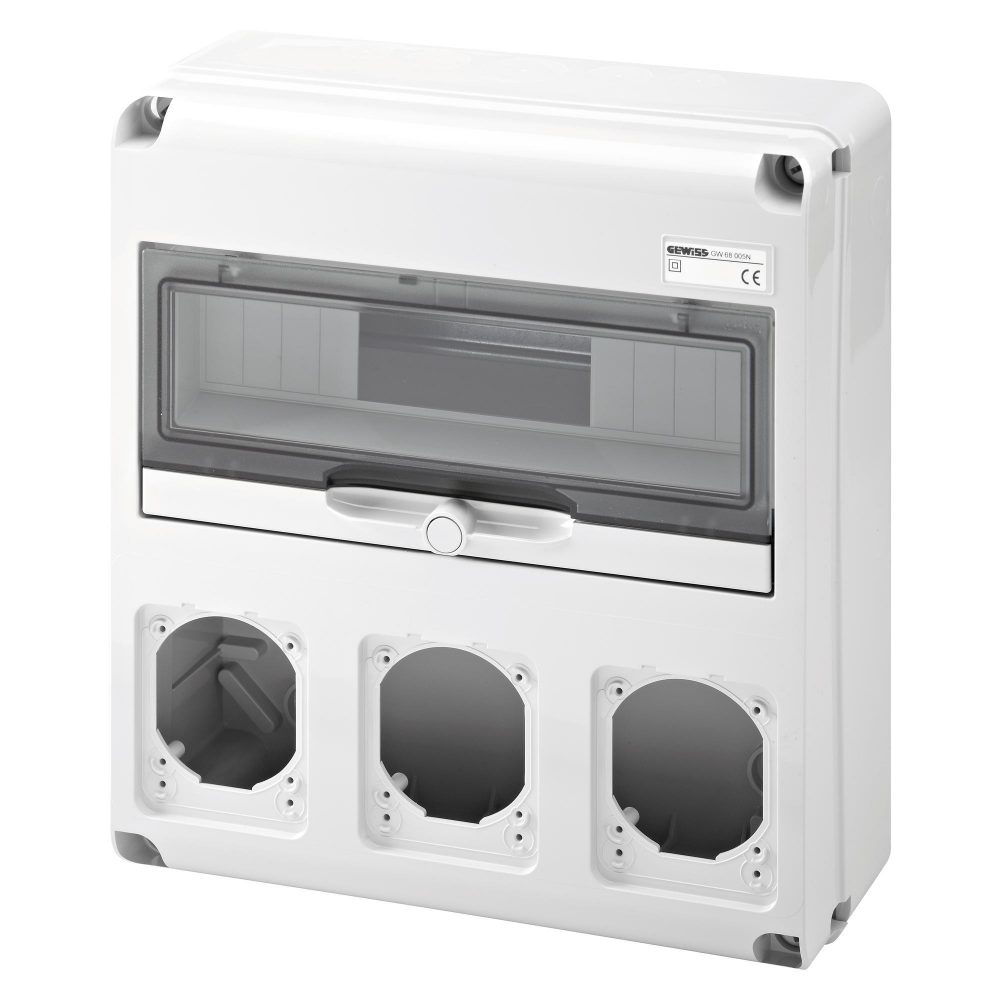

Q-DIN‏ 14 מודולים - 3 פתחים עבור שקעי IEC 309‏ 16/32A‏ IP44/67‏ - IP65

קוד: GW68005N
קו מוצרים: קו מוצרי ‎68 Q-DIN
לוחות חלוקה
מערכת שלמה של לוחות IP65 לחלוקת אנרגיה ביישומים במגזר השלישוני, המסחרי וביישומי בנייה, הזמינים הן ריקים והן מחווטים מראש, בהתאם לתקן הבינלאומי IEC 61439.
קו המוצרים Q-DIN כולל לוחות מ-5 עד 20 מודולי DIN, בתוספת מודולים משלימים של 14 או 20 מודולים כדי להוסיף עוד מקומות ב-DIN.
הם יכולים להכיל שקעים להתקנה מתחת לטיח ושקעי אינטרלוק עד 63A, וניתן לשלבם עם מספר רב של אביזרים.

IP65

650 °C

IK08

‎70 °C

מידע טכני

מידע
הורד
אישורים
צבע אפור RAL 7035
IP
דרגה
IP65
מס' מודולים EN 50022 14
ניתן להכלה
שקע
3 IEC 309‏ 16/32A‏ IP44/67
התקנה
סוג
התקנה על טיח
ניתן להתפזרות הספק A‏ (W) 24
ניתן להתפזרות הספק B‏ (W) 64
לפי התקנים EN 62208
בדיקת תיל לוהט 650 °C
זעזוע התנגדות IK08
טמפרטורת הפעלה ‎-25 +40 °C
לחץ תרמי עם כדור ‎70 °C
בידוד class II
גרסה ריק
Ware Number 85381000

Product Data Sheet

ציור DXF

מאפיינים טכניים - IT

מאפיינים טכניים - EN

מאפיינים טכניים - DE

מאפיינים טכניים - ES

מדריך למשתמש (IT)

מדריך למשתמש (EN)

מדריך למשתמש (FR)

מדריך למשתמש (ES)

מדריך למשתמש (DE)

מדריך למשתמש

הצהרת תאימות REACH

הצגת האישור

סימון CE

EQUIPMENT AND NOTES
אביזרים מסופקים: מהדק כבל ו-4 כיסויי ברגים. מכסה מתאם לכל מקום בית שקע IEC 309‏ - 16/32A.
הערות: ההספק המתפזר (B) מחושב לפי תקן IEC 60890. הוא מתייחס לטמפרטורת יתר של 40K, בין הטמפרטורה שבתוך הלוח ומחוצה לו. דרגת ההגנה IP65 מתקבלת עם מכסה אטום המותקן כראוי בכל המקומות של הלוח הבלתי מחווט.
מידות חיצוניות (אורךxגובהxעומק): 320x360x120.
נטול הלוגן בהתאם לתקן EN 60754-2.
