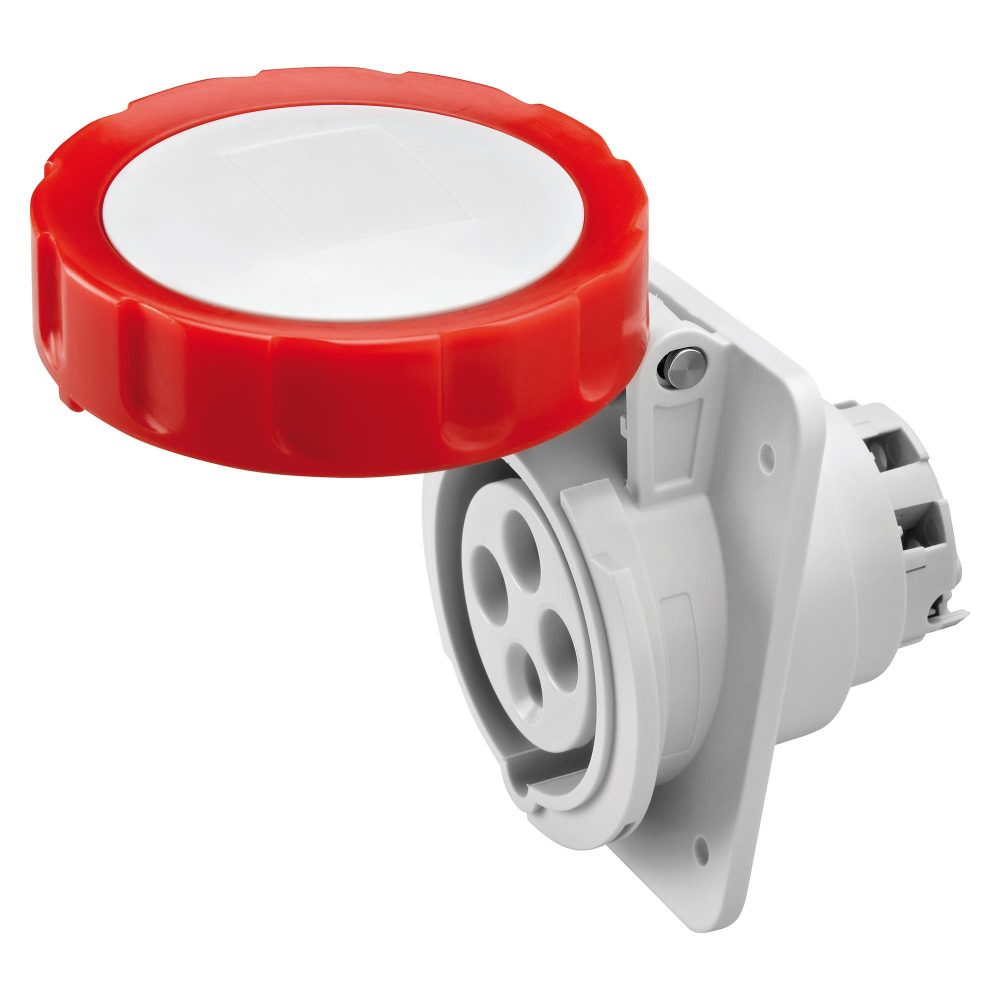

שקע ללוח בזווית 10° HP‏ - IP66/IP67‏ - 3P+E‏ 32A‏ ‎380-415V‏ 50/60HZ - אדום - 6H - חיווט הברגה

קוד: GW62242H
קו מוצרים: קו מוצרי IEC 309 HP‎ תקעים ושקעים
בתקני IEC 309‎

מערכת IEC 309 HP כוללת תקעים ושקעים מ-16 ועד 125 A בשתי גרסאות שונות - גרסה ישרה ניידת וגרסה של °10 להתקנה תחת הטיח - בדרגות הגנה IP44/IP54 and IP66/IP67/IP68/IP69 (דרגות IP68/IP69 זמינות בגרסאות הישרות בלבד). הצגת כל סימוכי השעות עבור מגע ההארקה משלימה את קו המוצרים עבור יישומים ומתקנים ספציפיים. גרסאות ‎16-32 A זמינות עם חיווט בהברגה או חיווט מהיר עם מהדקי קפיץ, וגרסאות ‎63-125 A מציעות חיווט עקיף עם מהדקי מעטפת.

IP66/IP67

IK09

‎850°C (חלקים אקטיביים) - 650°C (חלקים פסיביים)

‎125°C (חלקים אקטיביים) - 80 °C (חלקים פסיביים)

מידע טכני

מידע
הורד
אישורים
צבע אדום
נקוב זרם (A) 32
IP
דרגה
IP66/IP67
מס' של קטבים 3P+E
זעזוע התנגדות IK09
אזכור שעה 6
אוגן
מידות (מ"מ)
95x80
סוג שקע בזווית 10° להתקנה מתחת לטיח
נקוב מתח ‎380- 415 V
תדר 50/60 Hz
יכולת הידוק מהדקים כבלים גמישים 2.5-6 ממ"ר - כבלים קשיחים 2.5-10 ממ"ר
טמפרטורת הפעלה ‎-25 +55 °C
סוג חיווט עם בורג
סוג חומר נטול הלוגן בהתאם לתקן EN 60754-2
קוד חשמלי 2210
בדיקת תיל לוהט ‎850°C (חלקים אקטיביים) - 650°C (חלקים פסיביים)
מספר פעולות כולל > 2000
עומס יתר מותר 42 A
יכולת הפסקת זרם ב-1.1Un 40 A
התנגדות בידוד > 10MΩ
לחץ תרמי עם כדור ‎125°C (חלקים אקטיביים) - 80 °C (חלקים פסיביים)
Ware Number 85366990

Product Data Sheet

תוכנית שלב ב-3 ממדים

מאפיינים טכניים - IT

מאפיינים טכניים - DE

מאפיינים טכניים - EN

מאפיינים טכניים - ES

הצהרת תאימות REACH

הצגת האישור

הצגת האישור

סימון CE

EQUIPMENT AND NOTES
הערות: כל המוצרים ארוזים בנפרד. נטול הלוגן לפי תקן EN 60754-2
מאפיינים: מגעים מצופים ניקל
