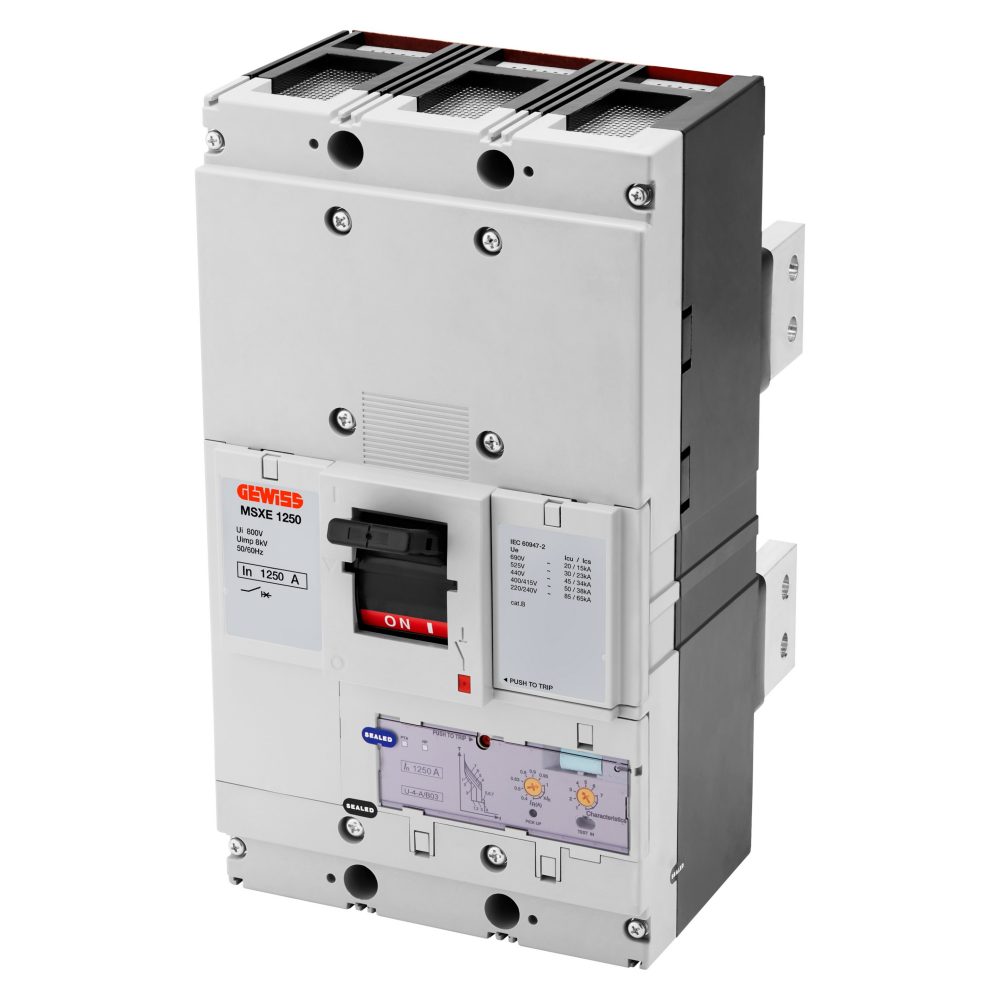

MSXE 1250 - INTERRUTTORE CON SGANCIATORE ELETTRONICO SCATOLATO INTERBLOCCATO - LSI - TERMINALI POSTERIORI - 50KA 3P 1250A 690V
Codice:
GWD9412B
Serie: MSX
Interruttori scatolati per distribuzione di potenza
Interruttori scatolati per distribuzione di potenza
La gamma degli interruttori scatolati MSX comprende interruttori magnetotermici,interruttori magnetotemici differenziali, interruttori di tipo elettronico e interruttori di manovra sezionatori.
Info tecniche
Informazioni
Download
Software
Certificati
Descrizione
Interruttore automatico scatolato
Sigla
MSXE 1250
N. poli
3P
Corrente nominale
1250 A
Sganciatore
Elettronico
CARATTERISTICHE ELETTRICHE
-
CARATTERISTICHE MECCANICHE
-
Norma di riferimento
IEC/EN 60947-2
Esecuzione
Fisso
Categoria di utilizzo
B
Montaggio su guida DIN
No
Frequenza nominale (Hz)
50 / 60
Accessoriabile con comando motore
Sì
Tensione nominale di impiego (Ue)
690 Vac
Interblocco compatibile
A filo (meccanismo in dotazione)
Tensione nominale di tenuta ad impulso (Uimp)
8 kV
Terminali in dotazione
Posteriori RC
Categoria di sovratensione
IV
Posizione montaggio
Qualsiasi
Tensione di isolamento (Ui)
800 V
Alimentazione monte/valle
Sì
Regolazione termica
0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Durata elettrica (415Vac)
4.000 cicli
Regolazione magnetica
Elettronico LSI
Durata meccanica
5.000 cicli
Protezione del neutro
-
Temperatura di impiego
-5°C +65°C
Potenza dissipata totale
210.93 W
Temperatura di stoccaggio
-20°C +65°C
Potere di chiusura nominale in cortocircuito (Icm)
-
Peso (kg)
19.8
Corrente ammissibile di breve durata per 0,3s (Icw)
15 kA
Larghezza
210 mm
Regolazione Idn
-
Altezza
370 mm
Regolazione dt
-
Profondità
120 mm
POTERE DI INTERRUZIONE ESTREMO ICU
-
POTERE DI INTERRUZIONE DI SERVIZIO (ICS)
-
220/240Vac
85 kA
220/240Vac
65 kA
400/415Vac
50 kA
400/415Vac
38 kA
440Vac
45 kA
440Vac
34 kA
525Vac
30 kA
525Vac
23 kA
690Vac
20 kA
690Vac
15 kA
250Vdc
-
250Vdc
-
Ware Number
85362010
DOTAZIONI E NOTE
NOTE: i codici con la lettera B finale indicano interruttori con interblocco meccanico a filo già montato (cavo di interblocco da ordinare separatamente).
DOTAZIONI: prolunga leva di manovra per le operazioni manuali di chiusura e di apertura.
CARATTERISTICHE: campo di regolazione corrente di riferimento Ir = 0,4 ÷ 1 x In.
Neutro protetto al 100% o 50% per interruttori 4P.
DOTAZIONI: prolunga leva di manovra per le operazioni manuali di chiusura e di apertura.
CARATTERISTICHE: campo di regolazione corrente di riferimento Ir = 0,4 ÷ 1 x In.
Neutro protetto al 100% o 50% per interruttori 4P.
