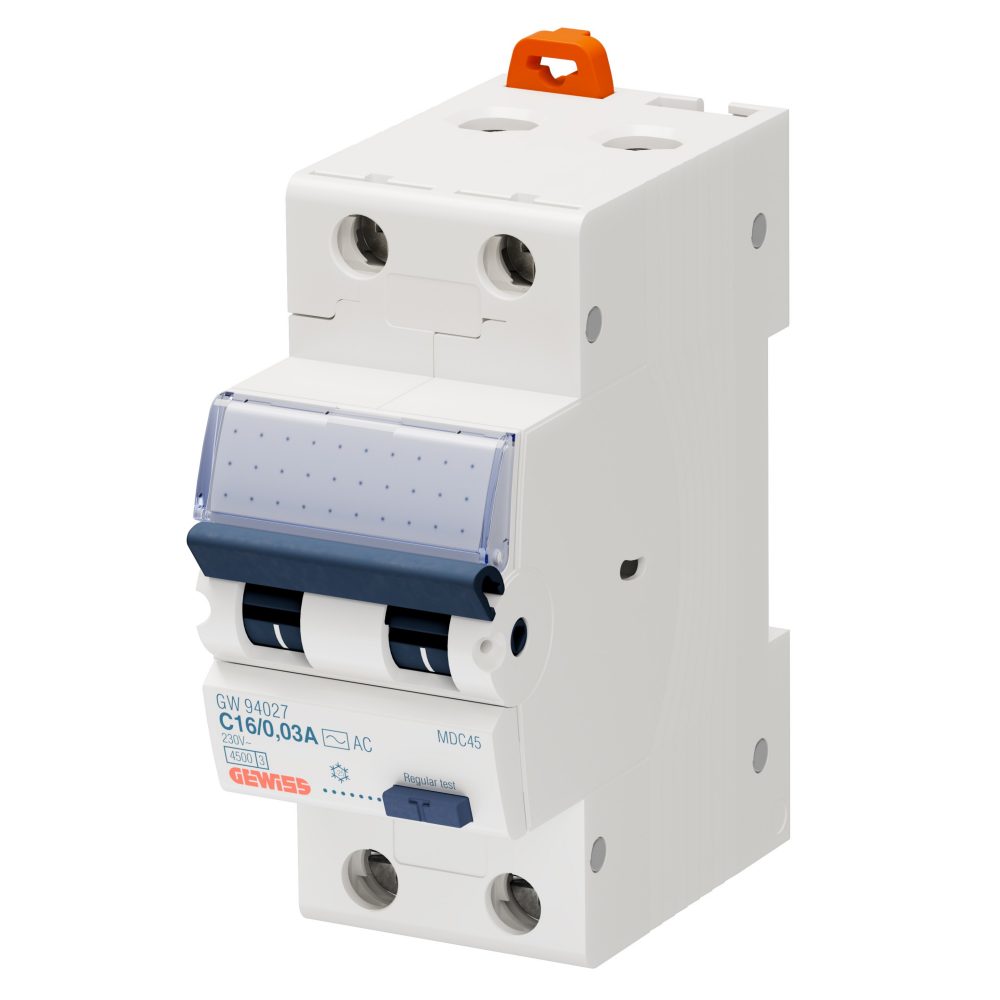

AARDLEKAUTOMAAT COMPACT - MDC 45 - 2P C-KAR 16 A TYPE AC Idn=0,03 A - 2 MODULE
Code:
GW94027
Serie: 90-serie aardlekschakelaars
Modulaire installatieautomaten voor aardlekbescherming
Modulaire installatieautomaten voor aardlekbescherming
De 90 aardlekschakelaar-serie voldoet aan elke beschermingsvereiste voor aardlekken voor elke toepassing.
De serie bestaat uit MDC compacte aardlekschakelaars c.b. met overstroombeveiliging (van 6 tot 32 A, curves B en C, tot 10 kA en lΔn van 30 en 300 mA type AC, A, A[IR] en A[S] en F) BD en BDHP, Aanvullende aardlekapparaten voor MT en MTHP installatieautomaten (lΔn van 10 mA tot 3 A type AC, A, A[IR], A[S] en A afstelbaar) IDP aardlekschakelaars (tot 125 A, lΔn van 10 to 500 mA type AC, A, A[IR], A[S], F, B).
De serie bestaat uit MDC compacte aardlekschakelaars c.b. met overstroombeveiliging (van 6 tot 32 A, curves B en C, tot 10 kA en lΔn van 30 en 300 mA type AC, A, A[IR] en A[S] en F) BD en BDHP, Aanvullende aardlekapparaten voor MT en MTHP installatieautomaten (lΔn van 10 mA tot 3 A type AC, A, A[IR], A[S] en A afstelbaar) IDP aardlekschakelaars (tot 125 A, lΔn van 10 to 500 mA type AC, A, A[IR], A[S], F, B).
Technische informatie
Informatie
Downloaden
Certificaten
Omschrijving
RCCB MET OVERSTROOMBEVEILIGING
Code
MDC 45
Aant. polen
2P
Aant. modules
2
Nominale stroom
16 A
Nominale aardlekstroom
30 mA
Type
AC
Curve
C
Nominale spanning (IEC/EN 61009-1, 61009-2-1)
230/240 V
Energiebeperkingsklasse
3
Standaard
IEC/EN 61009-1, IEC/EN 61009-2-1
Nominale frequentie (Hz)
50/60 Hz
Breekcapacitet IEC/EN 61009-1 230V (lcn)
4500 A
Breekcapaciteit IEC/EN 61009-1 (lcs)
1 x Icn
Breekcapacitet IEC/EN 60947-2 230V (lcu)
6 kA
Breekcapaciteit IEC/EN 60947-2 (lcs)
100% Icu
Isolatievoltage (Ui)
500 V
Immuniteitsniveau (8/20 μs)
250 A
Nominale impuls
schokbestendigheidsspanning (Uimp) 4 kV
schokbestendigheidsspanning (Uimp) 4 kV
Overspannings categorie
III
Elektrische duurbestendigheid
10.000
Mechanische duurbestendigheid
20.000
Sectie rigide kabel
<=1x35 - <=2x16 - <=1x16+2x10 mm²
Sectie flexibele kabel
<=1x35 - <=2x16 - <=1x16+2x10 mm²
Dubbele verbinding
JA (alleen stroomafwaarts)
Nominale aandraaikoppel
2 Nm
Bedrijfstemperatuur
-25 +60° C (derating van In met T>30° C)
Opslagtemperatuur
-40 +70 °C
Comptabiliteit aanvullingen
Ja
Comptabiliteit ReStart
Ja
Montage positie
Elke
Ware Number
85362010
