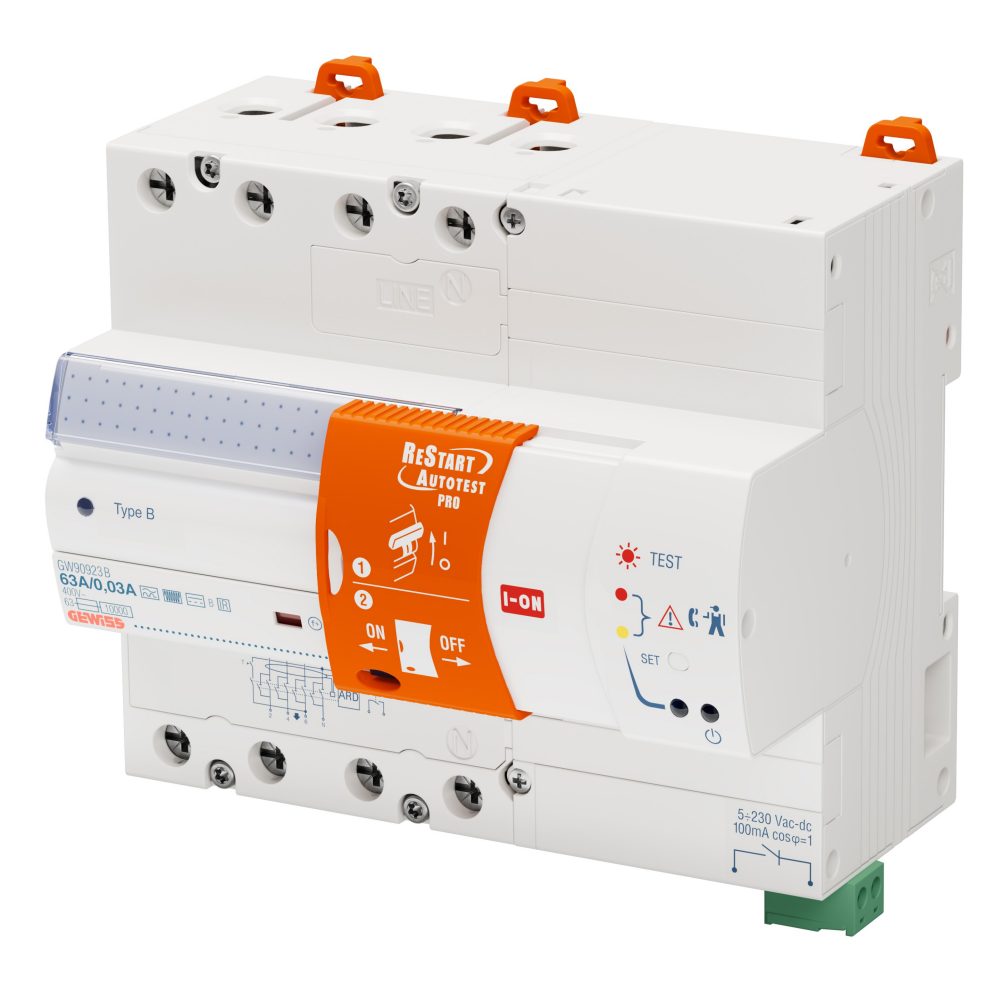

RESTART MET AUTOTEST PRO - GECOMBINEERD MET AARDLEKSCHAKELAARS - 4-POLIG - 63 A TYPE B[IR] Idn=0,03 A 400 V - 7 MODULE EN 50022

Code: GW90923B

Serie: 90 ReStart-serie
Automatische hersluitapparaten

In het geval de schakelaar wordt ingeschakeld, herstellen de ReStart-apparaten, na controle van de systeemstatus, de voeding zodat maximale continuïteit van de service in complete veiligheid kan worden gegarandeerd.
Beschikbaar voor zowel aardlekschakelaars als aardlekschakelaar met overspanningsbescherming; de serie wordt gekenmerkt door de Autotest-functie, met periodieke en automatische controle van de aardlekbescherming zonder onderbreking van de voeding en PRO met uitgebreide controle van het systeem.

Technische informatie

Informatie

Downloaden

Certificaten

Omschrijving Apparaat voor automatische hersluiting

Code ReStart Autotest PRO 4P

Nominale spanning AC 400 V

Nominale frequentie (Hz) 50 Hz

Nominale stroom 63 A

Nominale aardlekstroom 30 mA

Type aardlekbescherming B

Aantal polen 4P

ELEKTRISCHE KENMERKEN -

MECHANISCHE KENMERKEN -

Standaard IEC EN 63024, IEC EN 61008-1; IEC EN 61008-2-1; IEC EN 62423

Maximale bedieningsfrequentie 30 bew./u

Distributiesysteem TT - TN-S

Mechanische duurbestendigheid 4000

Isolatievoltage (Ui) 500 V

Bedrijfstemperatuur -25 +60 °C

Diëlektrische krachttest voltage tussen pool en aarde 2500 a.c. voor 1 minuut

Opslagtemperatuur -40 +70 °C

Nominale impuls
schokbestendigheidsspanning (Uimp) 4 kV

Aant. modules 7

Overspannings categorie III

Af te werken
met RS485 BUS module GW90992

Nominale niet-operationele weerstand tussen stroomvoerende delen en aarde (Rdo) 8 kΩ

FUNCTIE HULPCONTACT -

Nominale operationele weerstand tussen stroomvoerende delen en aarde (Rd) 16 kΩ

Type contacten Photomos (potentiaalvrij)

AUTOTESTFUNCTIE -

Bedieningsmodi NO/NC/NC + puls

Autotest (automatische aardlekschakelaar beschermingstest) Ja

Bedienings voltage 5÷230 a.c. / d.c.

HERSTARTFUNCTIEFUNCTIE -

Bedieningsfrequentie 50 Hz

Automatische hersluiting voor ontijdig inschakelen Ja

Bedienings stroom 0,6 (min) - 100 cosφ=1 (max)

Aardfouttest Ja

Gebruik categorie AC12

Continue systeemmonitoring Ja

Klemsectie ≤ 2,5 mm²

Ware Number 85362010

Product Data Sheet

Gebruikershandleiding

Technische kenmerken - IT

Technische kenmerken - DE

Technische kenmerken - EN

Technische kenmerken - ES

Ga naar downloadgedeelte Ga naar downloadgedeelte

Reach-verklaring

CE-markering

UITRUSTING EN OPMERKINGEN

KENMERKEN: als de aardlekschakelaar wordt ingeschakeld, voert ReStart de isolatiecontrole uit voor de automatische reset. In het geval van aardelek reset ReStart de schakelaar niet maar blijft het de controle elke 2 minuten uitvoeren tot de veiligheidsomstandigheden zijn hersteld en het de schakelaar kan resetten. Het aanvullende contact, dat kan worden geconfigureerd en geïntegreerd, schakelt in de tussentijd aan om het mislukken van het automatisch resetten te melden.
Gekoppeld met:
-ModBus RS485 GW90992 interface
module.
OPMERKING: de ZELFTEST-functie test automatisch en periodiek (elke 28 dagen) de aardelekschakelaar zonder de stroom naar het systeem af te sluiten om de efficiëntie van de bescherming van de aardlekschakelaar in de loop van de tijd te behouden.
Reinforced Immunity Type A[S], B en A[IR] installatieautomaten zijn voorzien van een grotere weerstand tegen onverwacht inschakelen dan standaard aardlekschakelaars. Immuniteitsniveau 8/20 μs: 3000 A voor IR-versies en S, 250 A voor standaard versies.
