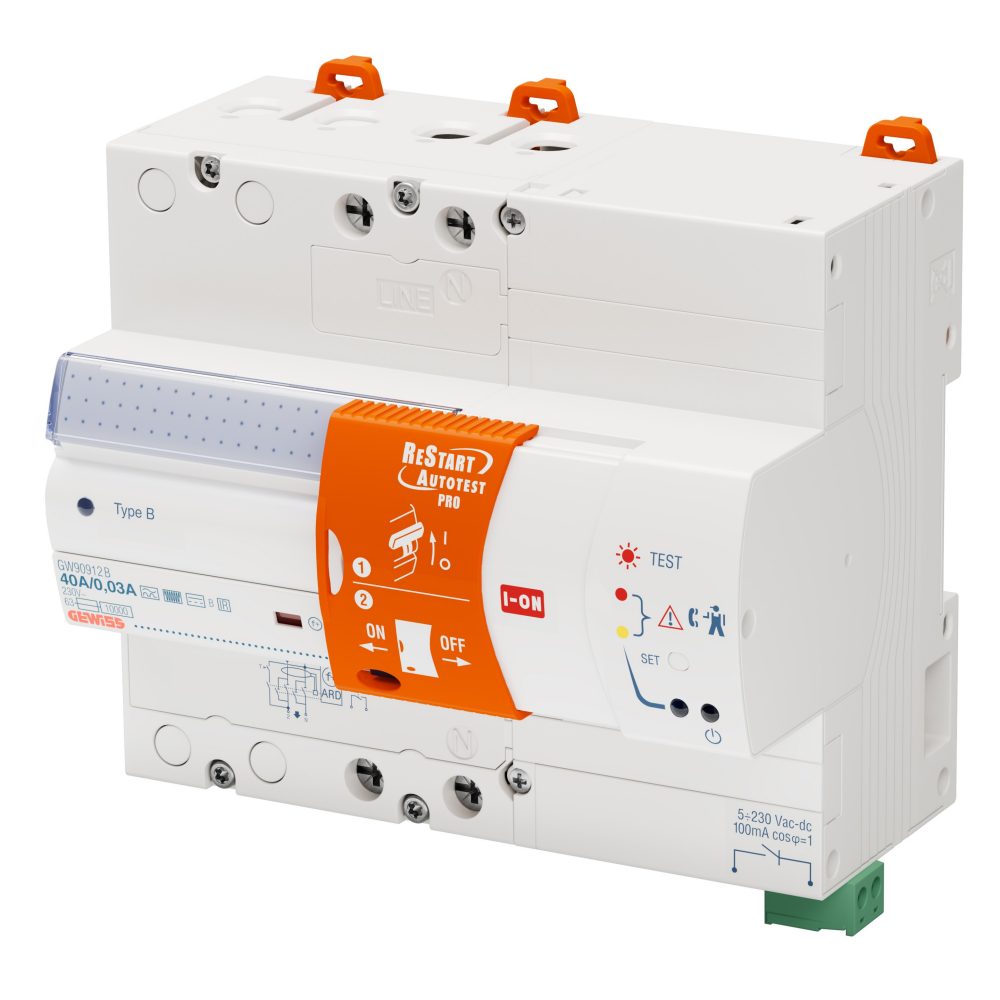

RESTART MET AUTOTEST PRO - GECOMBINEERD MET AARDLEKSCHAKELAARS - 2-POLIG - 40 A TYPE B[IR] Idn=0,03 A 230 Vac - 7 MODULE EN 50022

Code: GW90912B

Serie: 90 ReStart-serie
Automatische hersluitapparaten

In het geval de schakelaar wordt ingeschakeld, herstellen de ReStart-apparaten, na controle van de systeemstatus, de voeding zodat maximale continuïteit van de service in complete veiligheid kan worden gegarandeerd.
Beschikbaar voor zowel aardlekschakelaars als aardlekschakelaar met overspanningsbescherming; de serie wordt gekenmerkt door de Autotest-functie, met periodieke en automatische controle van de aardlekbescherming zonder onderbreking van de voeding en PRO met uitgebreide controle van het systeem.

Technische informatie

Informatie

Downloaden

Certificaten

Omschrijving Apparaat voor automatische hersluiting

Code ReStart Autotest PRO 2P

Nominale spanning AC 230 V

Nominale frequentie (Hz) 50 Hz

Nominale stroom 40 A

Nominale aardlekstroom 30 mA

Type aardlekbescherming B

Aantal polen 2P

ELEKTRISCHE KENMERKEN -

MECHANISCHE KENMERKEN -

Standaard IEC EN 63024, IEC EN 61008-1; IEC EN 61008-2-1; IEC EN 62423

Maximale bedieningsfrequentie 30 bew./u

Distributiesysteem TT - TN-S

Mechanische duurbestendigheid 4000

Isolatievoltage (Ui) 500 V

Bedrijfstemperatuur -25 +60 °C

Diëlektrische krachttest voltage tussen pool en aarde 2500 a.c. voor 1 minuut

Opslagtemperatuur -40 +70 °C

Nominale impuls
schokbestendigheidsspanning (Uimp) 4 kV

Aant. modules 7

Overspannings categorie III

Af te werken
met RS485 BUS module GW90992

Nominale niet-operationele weerstand tussen stroomvoerende delen en aarde (Rdo) 8 kΩ

FUNCTIE HULPCONTACT -

Nominale operationele weerstand tussen stroomvoerende delen en aarde (Rd) 16 kΩ

Type contacten Photomos (potentiaalvrij)

AUTOTESTFUNCTIE -

Bedieningsmodi NO/NC/NC + puls

Autotest (automatische aardlekschakelaar beschermingstest) Ja

Bedienings voltage 5÷230 a.c. / d.c.

HERSTARTFUNCTIEFUNCTIE -

Bedieningsfrequentie 50 Hz

Automatische hersluiting voor ontijdig inschakelen Ja

Bedienings stroom 0,6 (min) - 100 cosφ=1 (max)

Aardfouttest Ja

Gebruik categorie AC12

Continue systeemmonitoring Ja

Klemsectie ≤ 2,5 mm²

Ware Number 85362010

Product Data Sheet

Gebruikershandleiding

Technische kenmerken - IT

Technische kenmerken - DE

Technische kenmerken - EN

Technische kenmerken - ES

Ga naar downloadgedeelte Ga naar downloadgedeelte

Reach-verklaring

CE-markering

UITRUSTING EN OPMERKINGEN

KENMERKEN: nadat de aardlekschakelaar is ingeschakeld, controleert ReStart de isolatie voor de automatische hersluiting. In het geval van een storing (aardelekkage) zal ReStart de installatieautomaat niet resetten maar elke 2 minuten het circuit controleren tot het veilig is om de installatieautomaat te sluiten. In de tussentijd zal het geïntegreerde configureerbare aanvullende contact de status veranderen om aan te geven dat de automatische reset niet heeft plaatsgevonden.
Compatibel met:
- GW90992 ModBus RS485 interfacemodule.
OPMERKING: de autotestfunctie test automatisch en periodiek (elke 28 dagen) de aardlekschakelaar, zonder de elektrische voeding te onderbreken, waardoor de prestaties van de bescherming van aardlekschakelaar in de loop van de tijd behouden blijft.
230 Vac voeding, faseneutraal.
De type B en A[IR] impulsweerstanden van de aardlekschakelaar vertegenwoordigen een grotere weerstand tegen vroegtijdig inschakelen in vergelijking met de standaard aardlekinstallatieautomaten. Immuniteitsniveau 8/20 µs: 3000 A voor type IR, 250 A voor standaard type.
