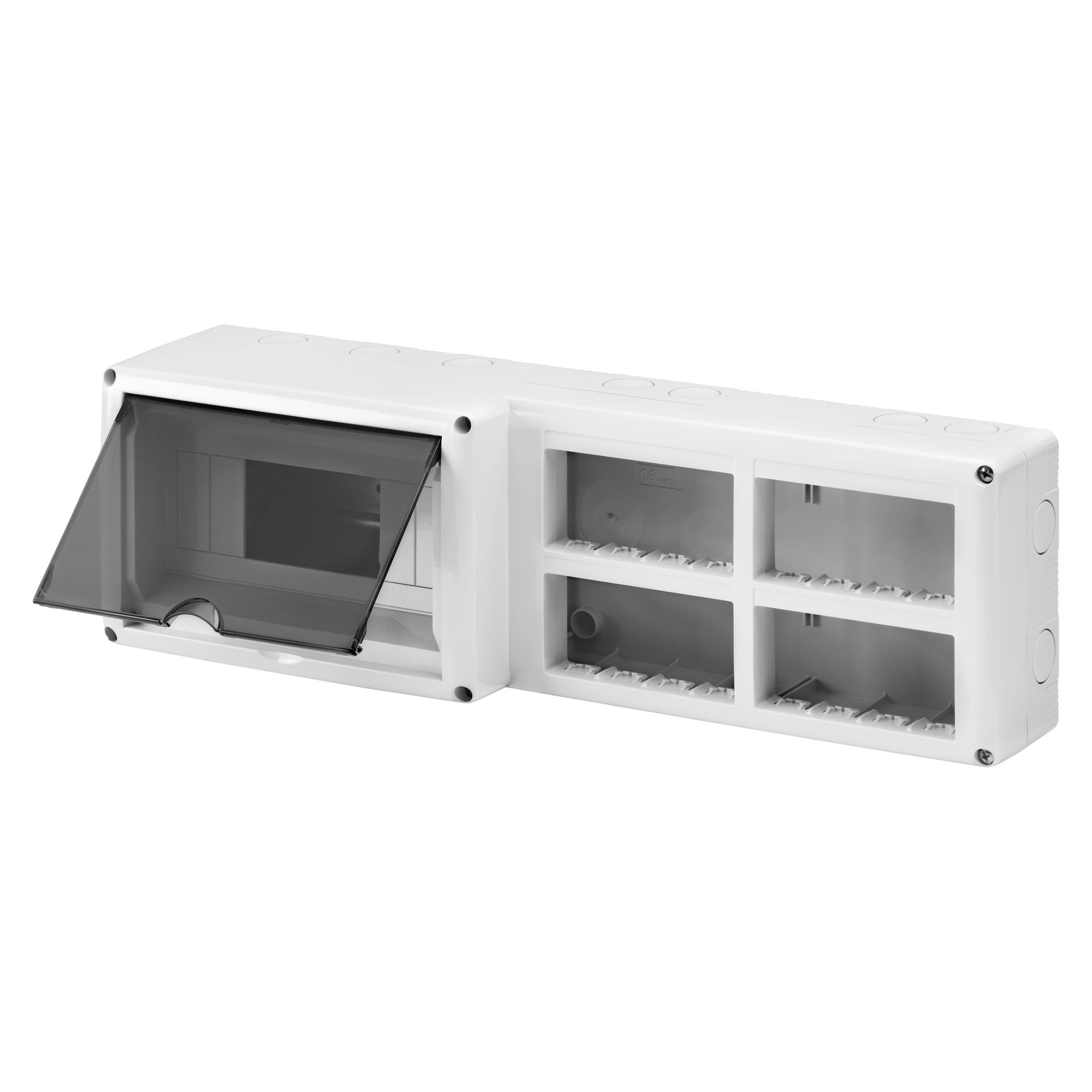

BESCHERMDE KAST VOOR GECOMBINEERDE INSTALLATIE VAN MODULAIRE APPARATEN DIN EN SYSTEM - 8 DIN MODULE - 16 SYSTEM-MODULE - MODULE 4x4 - IP40 GRIJS

Code: GW27073

Serie: 27 COMBI-serie
Kasten voor muurbevestiging en modulaire onderdelen

Een volledig, veelzijdig systeem van modulaire kasten, perfect geïntegreerd in de SYSTEM huishoudelijke serie voldoet aan de installatiebehoeften met hoge bescherming van huishoudelijke, commerciële en industriële sectoren. de 27 COMBI serie is beschikbaar in de IP40 versie en in waterdichte versies met IP55 en IP65 bescherming, aanbevolen voor alle buitentoepassingen onderhevig aan extreme atmosferische omstandigheden.

IP40

IK07

650 °C

70 °C

Technische informatie

Informatie

Downloaden

Certificaten

Omschrijving 16 gang + 8 DIN modules

Kleur Grijs RAL 7035

Type deur Stijf

Deurkleur Gerookt transparant

Aant. uitbreekopeningen Ø23 18 aan de zijkanten / 2 aan de onderkant

Soort uitbreekopeningen Verwijderbaar met gereedschap

IP graad IP40

Isolatie klasse II

Mechanische weerstand IK07

Configuratie Module 4 x 4

Compartiment voorbereiding 2

Type kast GP

Aant. SYSTEEM modules 16

Aant. DIN- modules 8

Kenmerken Halogeenvrij

Dekselschroeven Rvs

Koppel schroeven aandraaien 0.8 Newton/Meter

Buitenste afm. LxHxD (mm) 429 x 132 x 95

Vermogens verlies (W) 18

Nominale spanning 400V ac

Nominale stroom (ln) 32 A

Isolatievoltage (Ui) 750 V

Gloeidraadtest 650 °C

Thermodruk met kogel 70 °C

Standaard EN 60670-1 - EN 60670-24

Installatie temperatuur -25 +60 °C

Electrocod 0212

Ware Number 85381000

Product Data Sheet

Technische kenmerken - EN

Technische kenmerken - IT

Technische kenmerken - ES

Ga naar downloadgedeelte Ga naar downloadgedeelte

Reach-verklaring

Conformiteitsverklaring

CE-markering

UITRUSTING EN OPMERKINGEN

KENMERKEN: aangepast om te worden verdeeld in 2 verticale compartimenten (behalve voor GW27071) met gebruik van de speciale functionele verdelers. Uitbreekopeningen uitneembaar met tool. Kasten zijn aangepast voor monteren van de aardklem GW26407. Volledige isolatie kan worden verkregen door gebruik van de schroefdoppen GW44622.
BIJGELEVERDE ACCESSOIRES: springwartels voor kabels met Ø van 4 tot 14 mm en buizen van Ø 16 en 20 mm.
OPMERKINGEN: Vermogensverlies berekend volgens IEC 60670-24.
