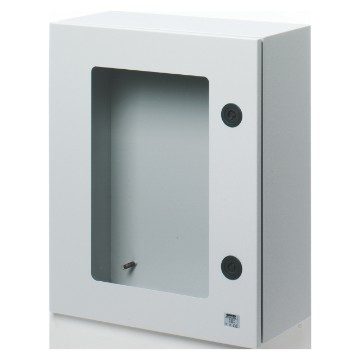

QUADRO METALLO PORTA MUNITA DI OBLÒ IN VETRO TEMPERATO E SERRATURA 585X800X300 - IP55 - GRIGIO RAL 7035
Codice:
GW46236
Serie: 46
Quadri stagni da parete per automazione e distribuzione
Quadri stagni da parete per automazione e distribuzione
La Serie 46 QP è la soluzione ideale per la realizzazione di quadri di automazione e distribuzione dell'energia. L’offerta comprende: Quadri 46QP - monoblocco, poliestere caricato fibra vetro Halogen Free, grado di protezione IP66; Quadri 46QM - IP55 in metallo; Quadri 46 QX - IP55 in acciaio INOX; 44CEP - IP55 in Tecnopolimero monoblocco - Monoblocco, tecnopolimero Halogen Free. I quadri 46QP, QM e 44CEP sono disponibili nelle versioni porta trasparente e cieca. I quadri 46QP, QM e QX, invece, si contraddistinguono per la ricchezza degli accessori Fast & Easy in metallo e con fissaggio a scatto.
IP55
IK08
Info tecniche
Informazioni
Download
Software
Video
Certificati
Classe isolamento
Predisposto con collare di messa a terra
Colore
Grigio RAL 7035
Dim. nominali BxHxP (mm)
585x800x300
Grado di protezione
IP55
Materiale
Lamiera da 10/10 a 15/10 con verniciatura a polvere epossi-poliestere
Resistenza agli urti
IK08
N. serrature
2
N. mod. EN 50022
140 (28x5)
Applicazione
Per uso interno
Potenza dissipabile A (W)
240
Potenza dissipabile B (W)
159
Dim. funzionali BxHxP (mm)
585x800x300
Temperatura di impiego
-25 +60 °C
Tipo Materiale
Metallo
Codice Electrocod
0320
Normativa
EN 61439-1, EN 61439-2, EN62208, EN 60670-1, IEC 60670-24
Famiglia
46 QM
Tensione nominale massima di impiego (Ue)
690 V
Tipologia porta
Porta con oblò in vetro temprato
Ware Number
85381000
DOTAZIONI E NOTE
DOTAZIONI: tappi coprivite, perni filettati o squadrette reversibili con relativa viteria per il fissaggio di piastre di fondo o di montanti per apparecchiature modulari.
GW46234, GW46235, GW46236,GW46237 con fondo forato munito di flangia per passaggio cavi.
NOTE: potenza dissipabile determinata secondo CEI 23-49.
Per la realizzazione della configurazione frontale (tramite pannelli e guide DIN) è necessario utilizzare i montanti.
Potenza dissipabile A (W): configurazione del quadro con piastra di fondo (nella posizione più arretrata).
Potenza dissipabile B (W): configurazione del quadro con guide DIN + pannelli finestrati.
Le caratteristiche tecniche e funzionali ed i valori nominali sono riferiti alla sola installazione in posizione verticale.
APPLICAZIONI: per uso interno (es. in impianti industriali, a bordo macchina, ecc.).
Le dimensioni nominali BxHxP riportate in tabella si riferiscono alla taglia esterna del quadro.
Per le dimensioni reali di ingombro esterno BxHxP fare riferimento alla documentazione tecnica scaricabile dal sito professionisti GEWISS o nella sezione tecnica del presente catalogo.
GW46234, GW46235, GW46236,GW46237 con fondo forato munito di flangia per passaggio cavi.
NOTE: potenza dissipabile determinata secondo CEI 23-49.
Per la realizzazione della configurazione frontale (tramite pannelli e guide DIN) è necessario utilizzare i montanti.
Potenza dissipabile A (W): configurazione del quadro con piastra di fondo (nella posizione più arretrata).
Potenza dissipabile B (W): configurazione del quadro con guide DIN + pannelli finestrati.
Le caratteristiche tecniche e funzionali ed i valori nominali sono riferiti alla sola installazione in posizione verticale.
APPLICAZIONI: per uso interno (es. in impianti industriali, a bordo macchina, ecc.).
Le dimensioni nominali BxHxP riportate in tabella si riferiscono alla taglia esterna del quadro.
Per le dimensioni reali di ingombro esterno BxHxP fare riferimento alla documentazione tecnica scaricabile dal sito professionisti GEWISS o nella sezione tecnica del presente catalogo.
