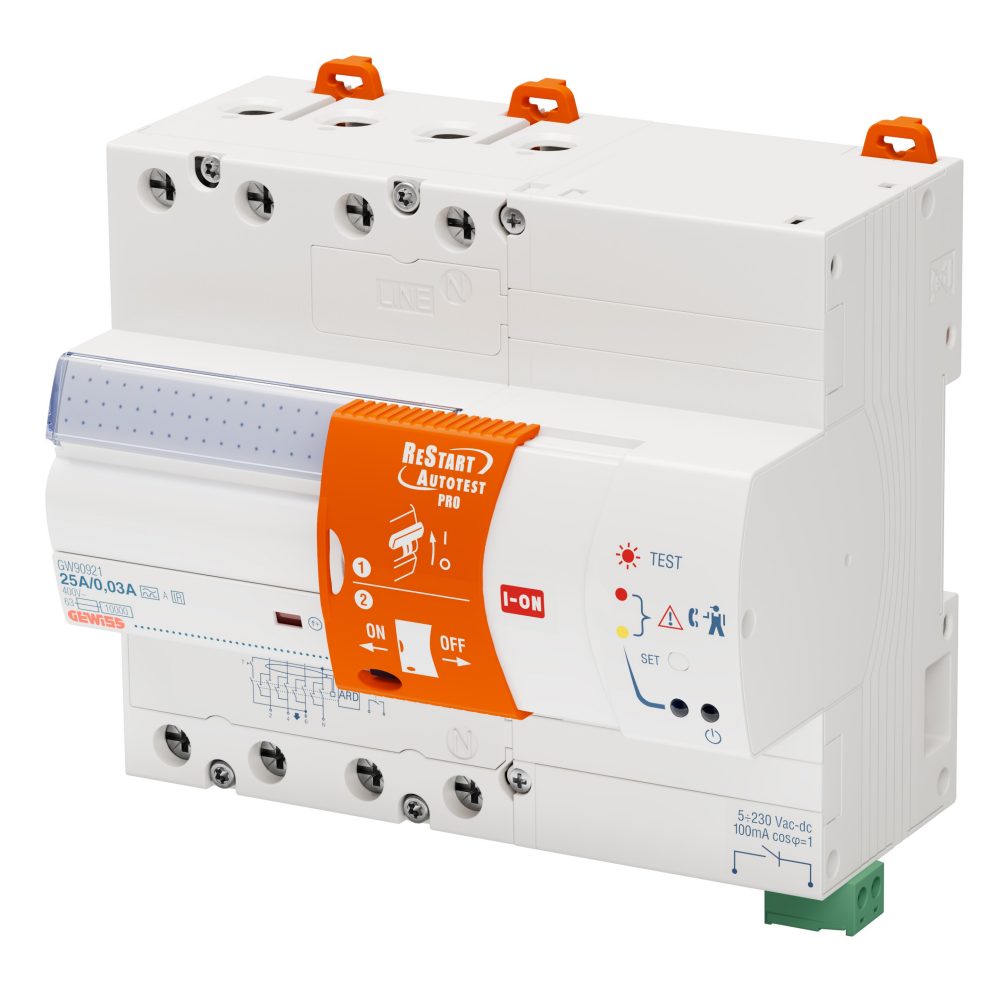

RESTART AUTOTEST PRO ACCOPPIATO CON DIFFERENZIALE PURO - 4 POLI - 25 A TIPO A[IR] Idn=0,03 A 400 V ac - 7 MODULI EN 50022

Codice: GW90921
Serie: 90 ReStart
Dispositivi di riarmo automatico
In caso di scatto dell’interruttore, i dispositivi ReStart, dopo aver controllato lo stato dell’impianto, ripristinano l’alimentazione elettrica garantendo la massima continuità di servizio in totale sicurezza.
Disponibili sia per interruttori differenziali puri e magnetotermici differenziali, la gamma si distingue per le funzioni Autotest, con controllo periodico ed automatico della protezione differenziale senza interruzione dell’alimentazione e PRO con controllo prolungato dell’impianto.

Info tecniche

Informazioni
Download
Software
Certificati
Descrizione Dispositivo di riarmo automatico
Sigla ReStart Autotest PRO 4P
Tensione nominale AC 400 V
Corrente nominale 25 A
N. moduli 7
Norma di riferimento EN 50557, EN 61008-1
Frequenza nominale (Hz) 50 Hz
Sistema di distribuzione TT - TN-S
Resistenza nominale verso terra di non funzionamento Rdo 8kΩ
Tensione di isolamento (Ui) 500 V
Resistenza nominale verso terra di funzionamento Rd 16 kΩ
Tensione nominale di tenuta ad impulso (Uimp) 4 kV
Frequenza massima di manovra 30 man/h
Categoria di sovratensione III
Numero di manovre meccaniche 4000
Tensione di prova di rigidità dielettrica verso massa 2500 Vac per 1 minuto
Tipo di protezione differenziale A[IR]
Corrente differenziale nominale 30 mA
Temperatura di impiego -25 +60 °C
Temperatura di stoccaggio -40°C ÷ +70°C
Tipo contatti Photomos (privo di potenziale)
Tensione di funzionamento 5-230 V ac/dc
Corrente di funzionamento 0,6mA (min)-100mA cosφ=1 (max)
Frequenza di funzionamento 50 Hz
Categoria di utilizzo AC12
Modalità di funzionamento NA / NC / NC + impulso
Coppia nominale di serraggio 0,4 Nm
Sezione morsetti ≤ 2,5 mm²
Richiusura automatica per scatto intempestivo
Controllo presenza guasto a terra
Controllo continuo impianto
Autotest (test automatico protezione differenziale)
Accessoriabile
con
Modulo BUS RS485 GW90992
Numero poli 4P
Codice Electrocod 1414
Ware Number 85362010

Product Data Sheet

Caratteristiche tecniche - IT

Caratteristiche tecniche - DE

Caratteristiche tecniche - EN

Caratteristiche tecniche - ES

Manuale istruzioni

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

RESTART

Dispositivi di riarmo automatico ReStart

Scopri di più

CENTRAL

Preventivazione e Verifica termica dei centralini (CEI 23-51)

Scopri di più

PROJEX

Progettazione di sistemi in bassa tensione

Scopri di più

PBT-Q

Impianti e quadri in Bassa Tensione

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

Reach Declaration

Visualizza il certificato

Marcatura CE

DOTAZIONI E NOTE
CARATTERISTICHE: quando l'interruttore differenziale scatta, ReStart esegue il controllo dell'isolamento prima del riarmo automatico. In caso di guasto a terra, ReStart non riarma l'interruttore ma continua a controllare l'impianto ogni 2 minuti finchè, ristabilite le condizioni di sicurezza, riarma l'interruttore. Il contatto ausiliario configurabile ed integrato nel frattempo commuta per segnalare il mancato riarmo automatico.
Accoppiabili con:
-modulo interfaccia ModBus RS485 GW90992.
NOTA: la funzione AUTOTEST esegue automaticamente e periodicamente (ogni 28 giorni) il test del differenziale, senza togliere alimentazione elettrica all'impianto, per il mantenimento nel tempo dell'efficienza della protezione differenziale.
Gli interruttori differenziali tipo A[S] Selettivo, B e A[IR] ad Immunità Rinforzata sono dotati di una maggiore resistenza agli scatti intempestivi rispetto ai differenziali standard. Livello di immunità 8/20μs: 3000A per le versioni IR e S, 250A per le versioni standard.
