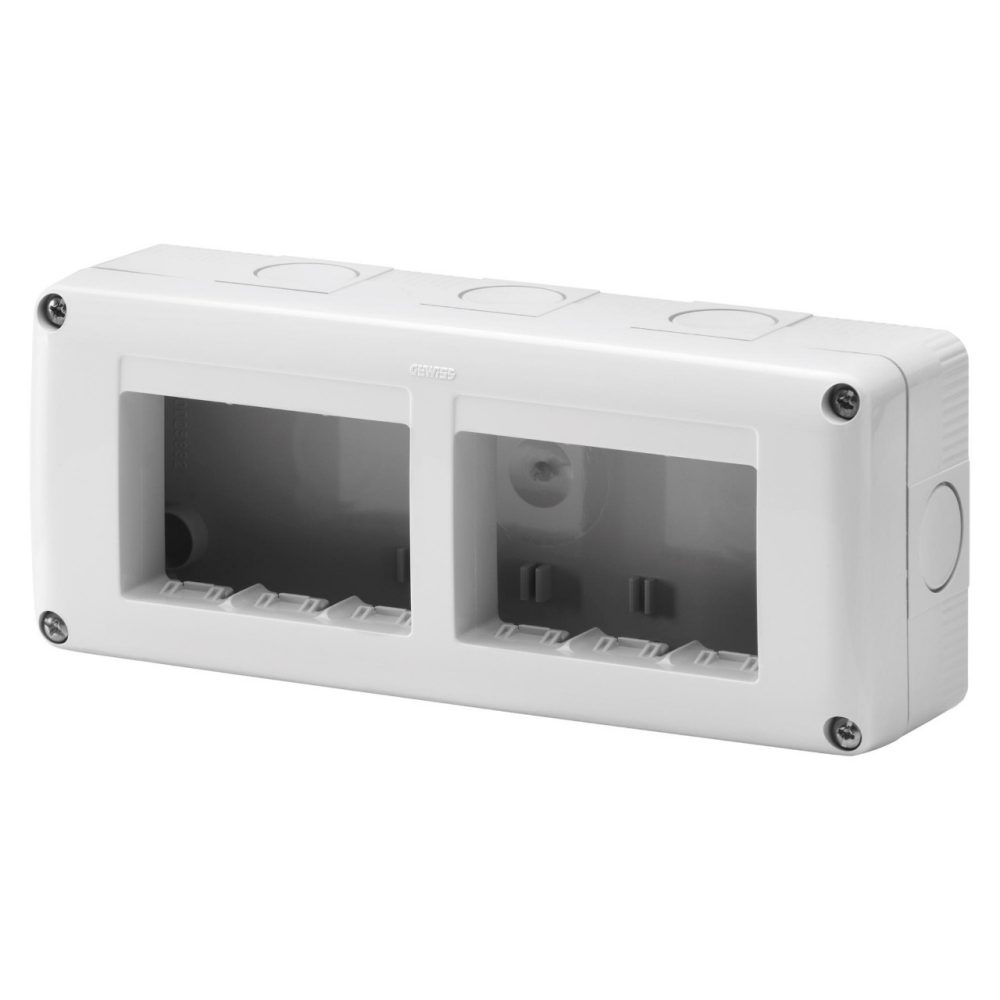

CONTENITORE PER APPARECCHI SYSTEM - ORIZZONTALE PROTETTO - 6 POSTI - MODULO 3x2 - GRIGIO RAL 7035 - IP40

Codice: GW27005

Serie: 27 COMBI
Contenitori modulari componibili da parete

27 COMBI è un sistema completo e versatile di contenitori modulari componibili, perfettamente integrabile nella serie civile SYSTEM, che è in grado di soddisfare le necessità installative di elevata protezione dei settori residenziale, terziario ed industriale. La serie 27 COMBI è disponibile sia nella versione IP40 che nelle versioni stagne con grado di protezione IP55 e IP65, consigliate per tutte le applicazioni da esterno sottoposte a condizioni atmosferiche gravose.

IP40

IK07

650 °C

70 °C

Info tecniche

Informazioni

Download

Software

Certificati

Descrizione 6 posti

Colore Grigio RAL 7035

N. fori Ø 23 sfondabili Laterali 8 / Sul fondo 2

Tipo sfondabili Asportabili con utensile

Grado di protezione IP40

Classe isolamento II

Resistenza agli urti IK07

Configurazione Modulo 3 x 2

Predisposizione scomparti 2

Caratteristiche Halogen free

Viti coperchio Acciaio resistente alla corrosione

Coppia serraggio viti 0.8 Newton/metri

Dim. esterne BxHxP (mm) 198x82x55

Resistenza al filo incandescente 650 °C

Termopressione con biglia 70 °C

Norma di riferimento EN 60670-1

Temperatura di installazione -25 +60 °C

Codice Electrocod 0212

Ware Number 85381000

Product Data Sheet

BIM

Caratteristiche tecniche - EN

Caratteristiche tecniche - IT

Caratteristiche tecniche - ES

Vai all'area download Vai all'area download

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

37-08

Dichiarazione di Conformità dell’impianto elettrico

Scopri di più

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

CAP

Capitolati d’appalto per gli impianti elettrici

Scopri di più

Vai all’area software Vai all’area software

Reach Declaration

Dichiarazione di conformita'

Marcatura CE

Visualizza il certificato

DOTAZIONI E NOTE

CARATTERISTICHE: predisposti per la separazione in scomparti utilizzando gli appositi separatori funzionali. Pretranciati asportabili con utensile. Contenitori predisposti per il fissaggio del morsetto di terra GW26407. Isolamento completo ottenibile utilizzando i tappi coprivite GW44622.
DOTAZIONI: passacavo ad ingresso rapido adatto per cavi con Ø da 4 a 14 mm e tubi Ø 16 e 20 mm.
