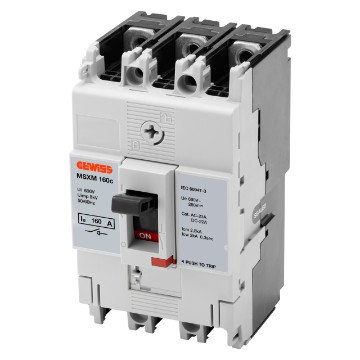

MSXM 160c - INTERRUPTEUR-SECTIONNEUR - 3P 160 A 690 V
Code:
GWD9441
Gamme de produits: Gamme MSX
Disjoncteurs boîtier moulé distribution de puissance
La gamme de disjoncteurs boîtier moulé MSX est composée de disjoncteurs à déclenchement magnétothermique, de disjoncteurs à déclenchement magnétothermique et protection différentielle intégrée, de disjoncteurs à déclenchement électronique et d'interrupteurs-sectionneurs.
Informations techniques
Informations
Télécharger
Logiciel
Certificats
Description
Interruttore non automatico scatolato
Code
MSXM 160c
Nombre de pôles
3P
Courant nominal
160 A
Déclencheur
-
CARATTERISTICHE ELETTRICHE
-
CARATTERISTICHE MECCANICHE
-
Norme
IEC/EN 60947-2
Exécution
Fixe
Catégorie d'utilisation
AC-23A, DC-22A
Montaggio su guida DIN
Sì, tramite accessorio
Fréquence nominale (Hz)
50 / 60
Accessoriabile con comando motore
Non
Tensione nominale di impiego (Ue)
690 Vac - 250 Vdc
Interblocco compatibile
-
Tension nominale
tenue à l'impulsion (Uimp) 8 kV
tenue à l'impulsion (Uimp) 8 kV
Terminali in dotazione
FC avant
Catégorie de surtension
IV
Position de montage
Tout
Tension d'isolement (Ui)
690 V
Alimentazione monte/valle
Sì
Regolazione termica
-
Durata elettrica (415Vac)
10.000 cycles
Regolazione magnetica
-
Durata meccanica
20.000 cicli
Protezione del neutro
-
Température d'utilisation
-5°C +65°C
Potenza dissipata totale
46.2 W
Température de stockage
-20° +65°
Potere di chiusura nominale in cortocircuito (Icm)
2,8
Poids (kg)
0.7
Corrente ammissibile di breve durata per 0,3s (Icw)
2 kA
Largeur
75 mm
Regolazione Idn
-
Hauteur
130 mm
Regolazione dt
-
Profondeur
68 mm
POTERE DI INTERRUZIONE ESTREMO Icu
-
POTERE DI INTERRUZIONE DI SERVIZIO ICS
-
220/240Vac
-
220/240Vac
-
400/415Vac
-
400/415Vac
-
440Vac
-
440Vac
-
525Vac
-
525Vac
-
690Vac
-
690Vac
-
250Vdc
-
250Vdc
-
Ware Number
85362010
ÉQUIPEMENTS ET NOTES
REMARQUES : pour le montage sur rail DIN EN 50022, choisir la patte de fixation GWD8875.
L'espace occupé sur le rail DIN EN 50022 est d’environ 4 modules pour les versions 3P et 6 modules pour les versions 4P.
ACCESSORIES FOURNIS : fourni avec bornes avant (FC).
L'espace occupé sur le rail DIN EN 50022 est d’environ 4 modules pour les versions 3P et 6 modules pour les versions 4P.
ACCESSORIES FOURNIS : fourni avec bornes avant (FC).
