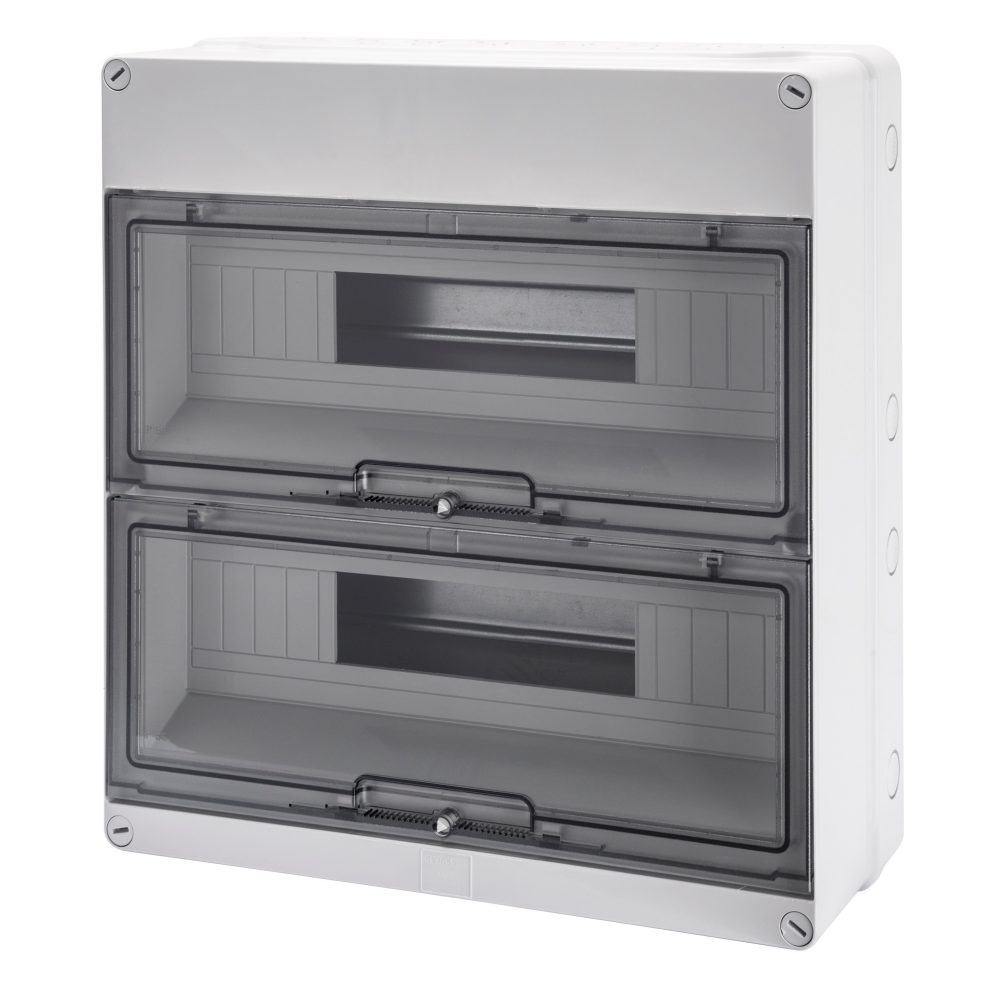

CARCASĂ - PEREȚI CU CENTRE DE PERFORARE - PRE-ARANJATE PENTRU REGLETA DE BORNE - (18X2) 36M IP55

Cod: GW40009

Gamă: Gama 40 CD
Tablouri de distribuţie şi doze montate aparent

Seria 40CD de unități de comandă, disponibile în versiuni transparente sau cu uși oarbe și în dimensiuni de la 8 la 72 de module, garantează integrarea estetică cu toate tipurile de mobilier. Oferta include 40CDK - Panouri etanșe IP65 cu cadru detașabil (de la 24M) și panouri de plumb; accesorii cu conducte de cabluri, încuietori, capace estetice și panouri oarbe; 40CD - Unități de control etanșe IP55 cu draperii de foraj pe pereți, ușă cu încuietoare pentru fiecare rând modular; unități de control 40CD protejate cu mobilier - IP40 până la 72M în versiunile de uși de fum și jaluzele; unități de control 40CD fără ușă - IP40. Toate materialele nu conțin halogeni.

Informații tehnice

Informații

Download

Certificări

Nr. de module EN 50022 36 (18x2)

Dim. exterioară LxHxD (mm) 376x400x135

Putere dispersabilă (W) 41

Ware Number 85381000

PLANȘĂ

Ghid de utilizare

Caracteristici tehnice -IT

Caracteristici tehnice -EN

Caracteristici tehnice -DE

Caracteristici tehnice -ES

Accesează zona de descărcare Accesează zona de descărcare

Declarație REACH

Marcaj CE

Afișați certificatul

ECHIPAMENTE ȘI NOTE

ACCESORII FURNIZATE: capace și măști de module, etichete de circuit, șuruburi de rezervă din material izolant. Eticheta
autoadezivă trebuie completată pentru certificare în conformitate cu standardul cei 23-51.
GW40005, GW40007, GW40009: uși echipate cu încuietoare, cu 2 chei triunghiulare.
NOTE: Putere dispersabilă calculată conform cei 23-49. Pentru perforații, utilizați freza GW52401.
Pentru a restabili izolația dublă, utilizați accesoriile aferente furnizate (măști de module și capace cu șurub) sau suporturile pentru montarea pe suprafață (GW44621).
Pentru aplicații în mediul fotovoltaic, utilizați suporturile de montare pe suprafață - cod GW44621.
CARACTERISTICI: Termo-presiune cu bilă egală cu 70°C.
INSTALARE: pentru posibilele combinații carcasă-terminal bloc, consultați rezumatul "COMPATIBILITĂȚII CARCASELOR CU MONTAJ PE SUPRAFAȚĂ CU BLOCURI TERMINALE BIPOLARE ȘI UNIPOLARE" din ghidurile DE selecție ale gamei 40CD.
