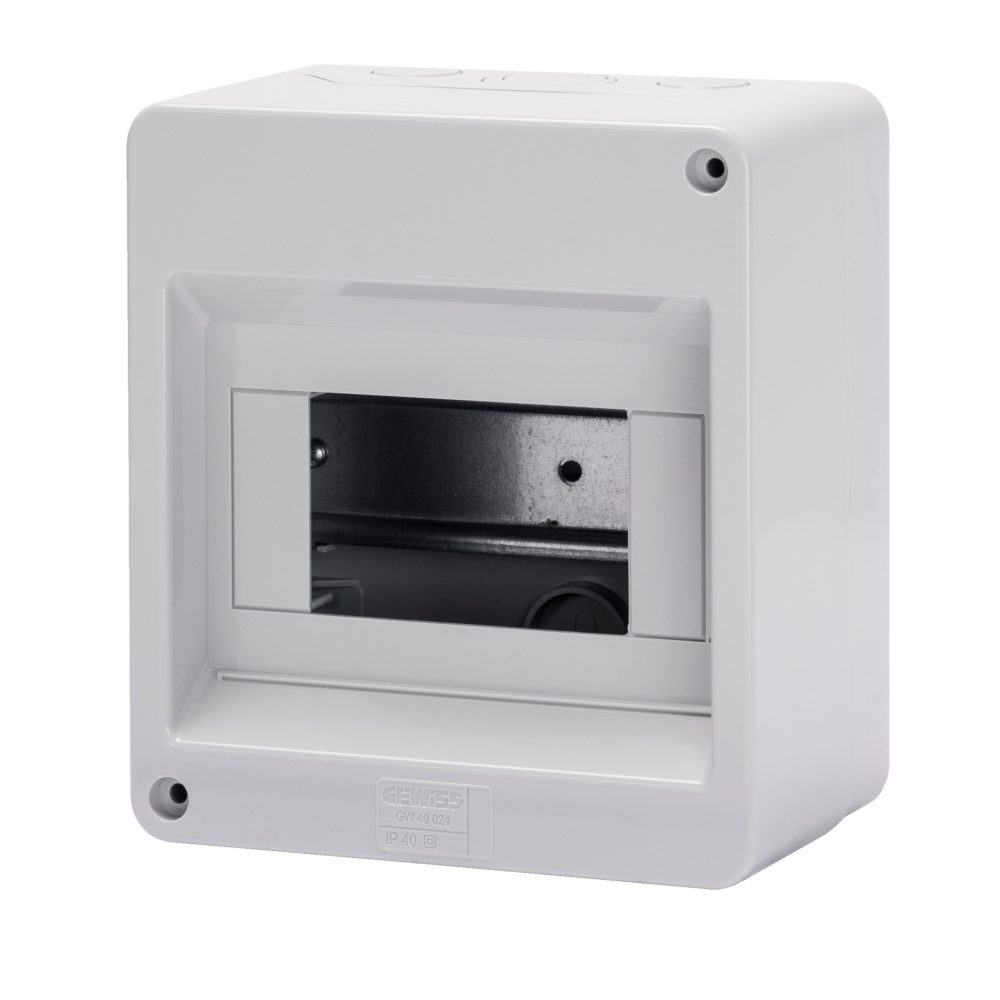

KAST VOORBEREID VOOR FPR KLEMMENBLOK - MET DEUR - WANDEN MET PERFORATIES - 6 MODULE - IP40

Code: GW40024

Serie: 40 CD-serie
Opbouwverdeelkasten en -kasten

De 40CD-serie besturingseenheden, beschikbaar in versies met transparante of verdekte deur en in maten van 8 tot 72 modules, garanderen esthetische integratie met alle soorten meubilair. Het aanbod omvat: 40CDK - IP65 waterdichte panelen met afneembaar frame (van 24M) en inleidpanelen; accessoires met draadleidingen, sloten, esthetische afdekkingen en verdekte panelen; 40CD - IP55 waterdichte besturingseenheden met boorplaten op de wanden, deur met slot voor elke modulaire rij; 40CD besturingseenheden beschermd door meubilair - IP40 tot 72M in de versies met gerookte en verdekte deuren; 40CD besturingseenheden zonder deur - IP40. Alle materialen zijn halogeenvrij.

Technische informatie

Informatie

Downloaden

Certificaten

Aant. modules EN 50022 6

Buitenste afm. LxHxD (mm) 140 x 155 x 85

Vermogens verlies (W) 14

Ware Number 85381000

DXF tekening

Gebruikershandleiding

Technische kenmerken - IT

Technische kenmerken - EN

Technische kenmerken - DE

Technische kenmerken - ES

Ga naar downloadgedeelte Ga naar downloadgedeelte

Reach-verklaring

CE-markering

Geef het certificaat weer

UITRUSTING EN OPMERKINGEN

KENMERKEN: thermodruk met kogel gelijk aan 70 °C. GW40022 verticaal front.
MEEGELEVERDE ACCESSOIRES: afdekstroken, circuitetiketten.
GW40026, GW40028, GW40030, GW40032 voorzien van zelfklevend etiket dat moet worden ingevuld voor certificering volgens norm CEI 23-51.
OPMERKINGEN: vermogensverlies berekend in overeenstemming met CEI 23-49. Gebruik voor de perforaties de GW52401 frees.
Gebruik, om de dubbele isolatie te herstellen, de betreffende meegeleverde accessoires (afdekstroken en schroefdoppen of beugels voor opbouw). Om de verklaarde IP-graad te behouden, moeten apparaten met een beschermingsgraad van ten minste IP40 worden geïnstalleerd met behulp van de betreffende accessoires (afdekstroken, schroefdoppen of muurbevestigingsbeugels).
INSTALLATIE: raadpleeg voor de mogelijke kast-klemmenblokcombinaties de samenvatting "COMPATIBILITEIT VAN OPBOUWKASTEN MET BIPOLAIRE EN UNIPOLAIRE KLEMMENBLOKKEN" in de selectiegidsen van de 40CD-serie.
