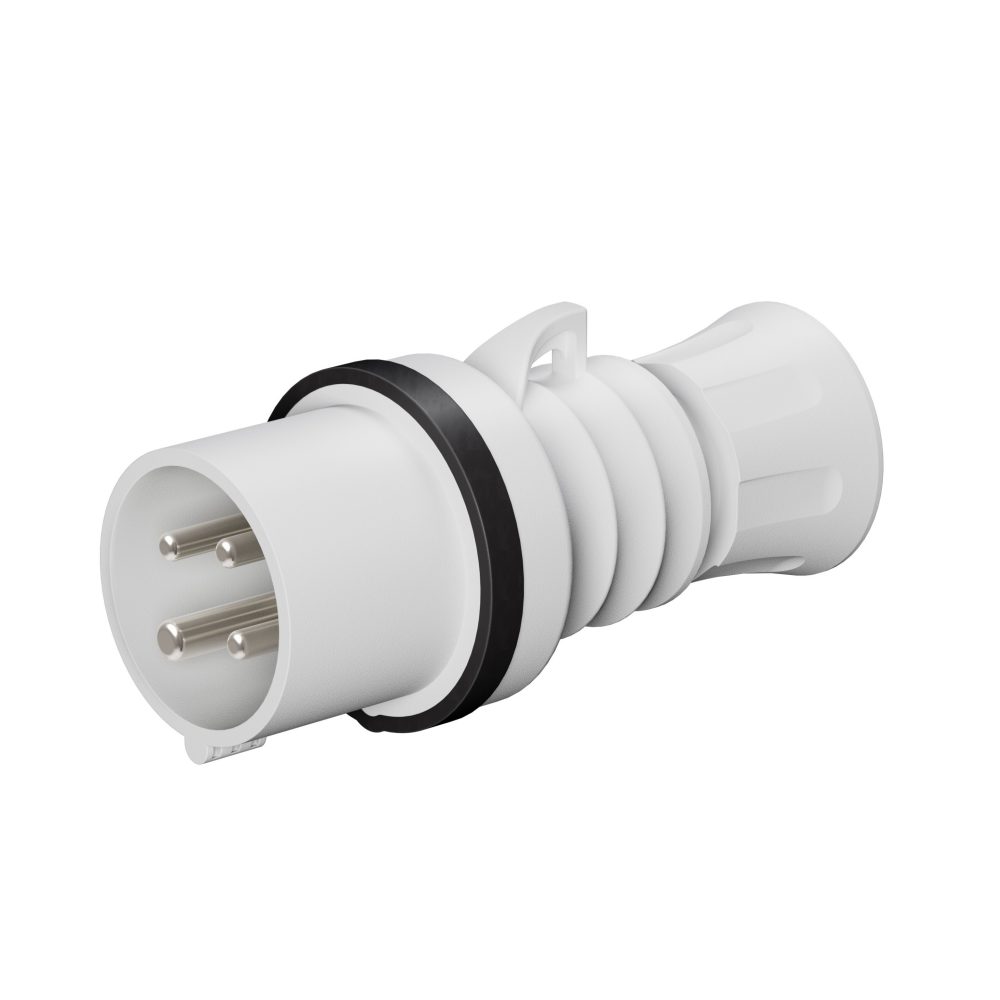

CEE CONTACTSTOP (STEKKER) RECHT HP - IP44/IP54 - 3P+A 16 A 480-500 V 50/60 HZ - ZWART - 7H - SCHROEFDRAAD

Code: GW60010H

Download Technische Datasheet

Serie: IEC 309 HP-serie
Stekkers en wandcontactdozen IEC 309 Standaard

Het IEC 309 HP systeem bestaat uit stekkers en wandcontactdozen van 16 tot 125 A in twee verschillende versies - recht mobiel en 10° inbouw, met IP44/IP54 en IP66/IP67/IP68/IP69 beschermingsgraad (IP68/IP69 alleen beschikbaar voor rechte versies). De introductie van de aanwijzingen voor het aardingscontact voltooit de serie voor specifieke toepassingen en installaties. De 16-32 A versies zijn beschikbaar met schroefdraad of snelle bedrading met veerklemmen, terwijl voor de 63-125 A versies indirecte bedrading met mantelklemmen wordt voorgesteld.

IP44/IP54

IK09

850 °C (actieve onderdelen) - 650 °C (passieve onderdelen)

125 °C (actieve onderdelen) - 80 °C (passieve onderdelen)

Technische informatie

Informatie

Downloaden

Certificaten

Kleur Zwart

Nominale stroom (A) 16

IP graad IP44/IP54

Aant. polen 3P+E

Mechanische weerstand IK09

Referentie h 7

Type Rechte stekker

Nominale spanning 480 - 500 V

Frequentie 50/60 Hz

Klem aandraaicapaciteit 1-2,5 mm² flexibele abels - 1,5-4 mm² rigide kabels

Kabelklem aandraaicapaciteit 7.5-13.8 mm

Bedrijfstemperatuur -25 +55 °C

Soort bedrading Met schroef

Type materiaal Halogeenvrij in overeenstemming met EN 60754-2

Electrocod 2230

Gloeidraadtest 850 °C (actieve onderdelen) - 650 °C (passieve onderdelen)

Totaal aantal activiteiten > 5000

Toegestane overbelasting 22 A

Breekcapaciteit bij 1,1 Un 20 A

Isolatieweertsand > 10 MΩ

Thermodruk met kogel 125 °C (actieve onderdelen) - 80 °C (passieve onderdelen)

Ware Number 85366990

Product Data Sheet

3D stappentekening

Technische kenmerken - IT

Technische kenmerken - DE

Technische kenmerken - EN

Technische kenmerken - ES

Ga naar downloadgedeelte Ga naar downloadgedeelte

Reach-verklaring

Geef het certificaat weer

Geef het certificaat weer

CE-markering

UITRUSTING EN OPMERKINGEN

OPMERKINGEN: alle producten zijn apart verpakt. Halogeenvrij in overeenstemming met EN 60754-2.
KENMERKEN: vernikkelde pinnen.
