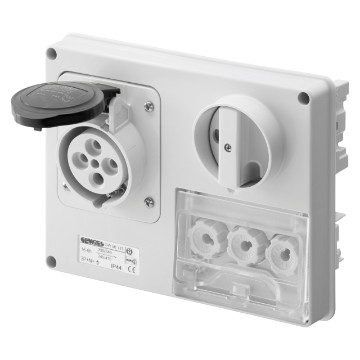

FIX RETESZELT VÍZSZINTES CSATLAKOZÓ-ALJZAT - HÁTLAP NÉLK. - OLVADÓBIZT. FOGLALATTAL - 3P+N+E 16A 480-500V - 50/60HZ 7H - IP44

Kód: GW66133
Választék: IB Sorozat
IEC 309 szabványnak megfelelő reteszelt kapcsolós csatlakozó aljzatok
Ipari csatlakozó-aljzat rendszer az ipari és kereskedelmi szektorok energiaelosztásának biztosítására, reteszelő berendezéssel felszerelve, amely lehetővé teszi a legváltozatosabb szakmai követelményeinek teljesítését. Az IB sorozat 4 termékvonalat tartalmaz: IP67 függőleges csatlakozó aljzatok, IP66 függőleges csatlakozó aljzatok nagy igénybevétellel járó alkalmazásokhoz, IP44 vízszintes csatlakozó-aljzatok és IP44 és IP55 kompakt csatlakozó-aljzatok.

125 °C

IP44

IK08

850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)

Technikai információ

Információ
Letöltés
Tanúsítványok
Típus Vízszintes
Olvadóbiztosító megszakítási
teljesítménye
> 50 kA
Hőállóság (golyós nyomópróba) 125 °C
IP védettség
szintje
IP44
Pólusok száma 3P+N+E
Ütés állóság IK08
Feszültség 50/60 Hz
Üzemi hőmérséklet -25 +40 °C
Védelmi készülék olvadóbiztosító foglalat (CBF)
hátsó rögzítődobozzal Nem
Elektronikai kód 2220
Izzóhuzalos vizsgálat: 850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)
Szín Fekete
Névleges áramerősség (A) 16
Referencia H 7
Névleges feszültség 480-500 V
Olvadóbiztosító
foglalatok
gG
Ware Number 85366990

Product Data Sheet

DXF rajz

Műszaki jellemzők - EN

Műszaki jellemzők - IT

Műszaki jellemzők - ES

Nyilatkozat elérése

Tanúsítvány megjelenítése

CE jelölés

EQUIPMENT AND NOTES
MŰSZAKI JELLEMZŐK: Kompatibilis az ND olvadóbiztosítókkal, kivéve a 16A - 500V változatokat, amelyek 10,3x38 mm átmérőjű GG hengeres olvadóbiztosítókat és a 32A - 500V változatot amelyek 14x51 mm átmérőjű GG hengeres biztosítékokat igényelnek.
