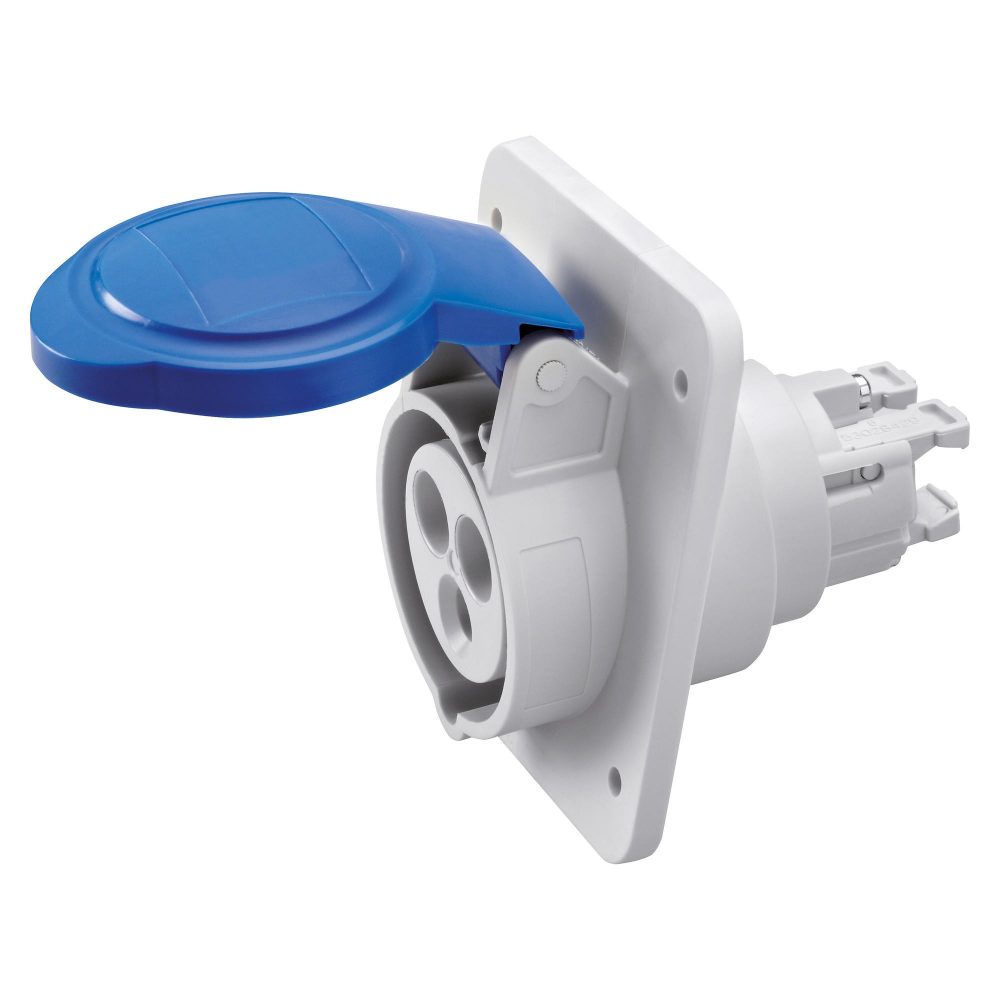

10° BEÉPÍTHETŐ SÜLLYESZTETT CSATL. -ALJZAT HP - IP44/IP54 - 2P+E 16A 200-250V 50/60HZ - KÉK - 6H - RUGÓS VEZETÉKBEKÖTÉSŰ
Kód:
GW62205FH
Választék: IEC 309 HP Sorozat
IEC 309 szabványnak megfelelő csatlakozó dugók és csatlakozó-aljzatok
IEC 309 szabványnak megfelelő csatlakozó dugók és csatlakozó-aljzatok
Az IEC 309 HP rendszer 16–125A csatlakozó dugókat és csatlakozó-aljzatokat tartalmaz kétféle változatban - egyenes lengő és 10° süllyesztett kivitelű csatlakozó dugók és csatlakozó-aljzatok - IP44 / IP54 és IP66 / IP67 / IP68 / IP69 védettségel (Az IP68/IP69 védettséggel rendelkező változatok csak az egyenes típusok esetén érhetőek el). Az órajel jelölések bevezetése a földelő érintkező pozíciójára vonatkozóan lehetővé teszi a speciális alkalmazások és telepítések sorozatának kiegészítését. A 16-32A változatok csavaros vagy rugós vezeték bekötést igényelnek, míg a 63-125 A változatok köpenykapcsos vezetékbekötésűek.
IP44/IP54
IK09
850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)
125 °C (aktív alkatrészek) - 80 °C (passzív alkatrészek)
Technikai információ
Információ
Letöltés
Video
Tanúsítványok
Szín
Kék
Névleges áramerősség (A)
16
IP védettség
szintje IP44/IP54
szintje IP44/IP54
Pólusok száma
2P+E
Ütés állóság
IK09
Referencia H
6
Névleges feszültség
200-250 V
Férőhely
méretei 85x75
méretei 85x75
Típus
10° fokos süllyesztett csatlakozó-aljzat
Feszültség
50/60 Hz
Csatlakozó szorítási kapacitás
1-2,5mm² rugalmas kábelek - 1,5-4mm² merev kábelek
Üzemi hőmérséklet
-25 +55 °C
Vezetékelés típusa
Gyors, rugós
Alapanyag típusa
Halogénmentes a 60754-2 szabvány szerint
Elektronikai kód
2210
Izzóhuzalos vizsgálat:
850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)
Üzemelések száma
> 5000
Engedélyezett túlfeszültség mértéke
22 A
Megszakítási kapacitás at 1,1 Un névleges feszültség esetén
20 A
Szigetelési ellenállás
> 10 MΩ
Hőállóság (golyós nyomópróba)
125 °C (aktív alkatrészek) - 80 °C (passzív alkatrészek)
Ware Number
85366990
EQUIPMENT AND NOTES
MEGJEGYZÉSEK: Minden termék egyedileg csomagolva.
Halogénmentes alapanyag az EN 60754-2 szabványnak megfelelően.
MŰSZAKI JELLEMZŐK. Rugós vezetékbekötés. Nikkelezett érintkezők.
Halogénmentes alapanyag az EN 60754-2 szabványnak megfelelően.
MŰSZAKI JELLEMZŐK. Rugós vezetékbekötés. Nikkelezett érintkezők.
