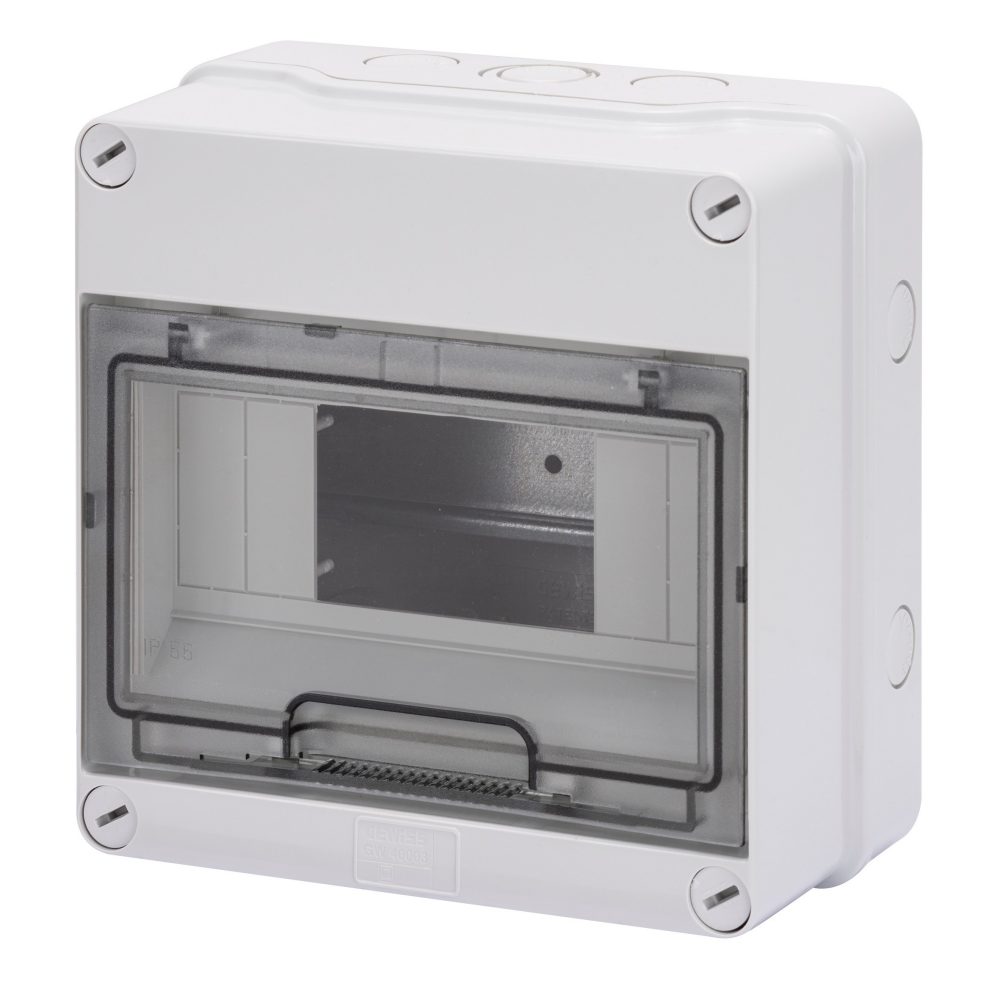

COFFRET EN SAILLIE 8M.IP55
Code:
GW40003
Gamme de produits: Série 40 CD
Coffrets et tableaux de distribution en saillie
Coffrets et tableaux de distribution en saillie
La série 40CD d’unités de contrôle, disponible en version transparente ou à porte pleine et en taille de 8 à 72 modules, s’harmonise parfaitement avec tous les types de mobilier. L’offre comprend : 40CDK - panneaux étanches IP65 avec châssis amovible (à partir de 24M) et panneaux d’entrée ; accessoires avec conduits de câblage, verrous, caches esthétiques et panneaux pleins ; 40CD - unités de commande étanches IP55 avec grille de perçage pour montage mural, porte avec verrou sur chaque rangées de modules ; 40CD unités de commande avec armoire électrique - IP40 jusqu’à 72M pour les unités de contrôle à porte en verre fumé ou pleine, 40CD unités de commande sans porte - IP40. Tous les matériaux sont sans halogène.
Informations techniques
Informations
Télécharger
Logiciel
Certificats
Nb mod. EN 50022
8
Dim. externes LxHxP (mm)
180x180x98
Puissance dissipée (W)
13
Ware Number
85381000
ÉQUIPEMENTS ET NOTES
FOURNITURES: bouchons cache-vis et obturateurs modulaires, étiquettes de repérage des circuits, vis de rechange en matière isolante.
Étiquette adhésive à compléter pour l'identification des données techniques selon la norme.
GW40005 ; GW40007 ; GW40009, portes équipées d’une serrure avec 2 clés triangle.
REMARQUES: Puissance dissipable calculée selon la norme EN 60670-24. Pour les perçages, utiliser la fraise GW52401.
Pour rétablir la double isolation, utiliser les accessoires fournis (obturateurs modulaires et bouchons cache-vis) ou les pattes de fixation en saillie (GW44621).
Pour les applications photovoltaïque, utiliser les pattes de fixation en saillie code GW44621.
CARACTÉRISTIQUES: Thermopression avec bille à 70°C.
INSTALLATION: pour les combinaisons possibles coffrets-borniers, consulter le synoptique « CAPACITÉ D'ÉQUIPEMENT DES COFFRETS EN SAILLIE AVEC BORNIERS BIPOLAIRES ET UNIPOLAIRES » dans les guides de sélection de la série 40CD.
Étiquette adhésive à compléter pour l'identification des données techniques selon la norme.
GW40005 ; GW40007 ; GW40009, portes équipées d’une serrure avec 2 clés triangle.
REMARQUES: Puissance dissipable calculée selon la norme EN 60670-24. Pour les perçages, utiliser la fraise GW52401.
Pour rétablir la double isolation, utiliser les accessoires fournis (obturateurs modulaires et bouchons cache-vis) ou les pattes de fixation en saillie (GW44621).
Pour les applications photovoltaïque, utiliser les pattes de fixation en saillie code GW44621.
CARACTÉRISTIQUES: Thermopression avec bille à 70°C.
INSTALLATION: pour les combinaisons possibles coffrets-borniers, consulter le synoptique « CAPACITÉ D'ÉQUIPEMENT DES COFFRETS EN SAILLIE AVEC BORNIERS BIPOLAIRES ET UNIPOLAIRES » dans les guides de sélection de la série 40CD.
