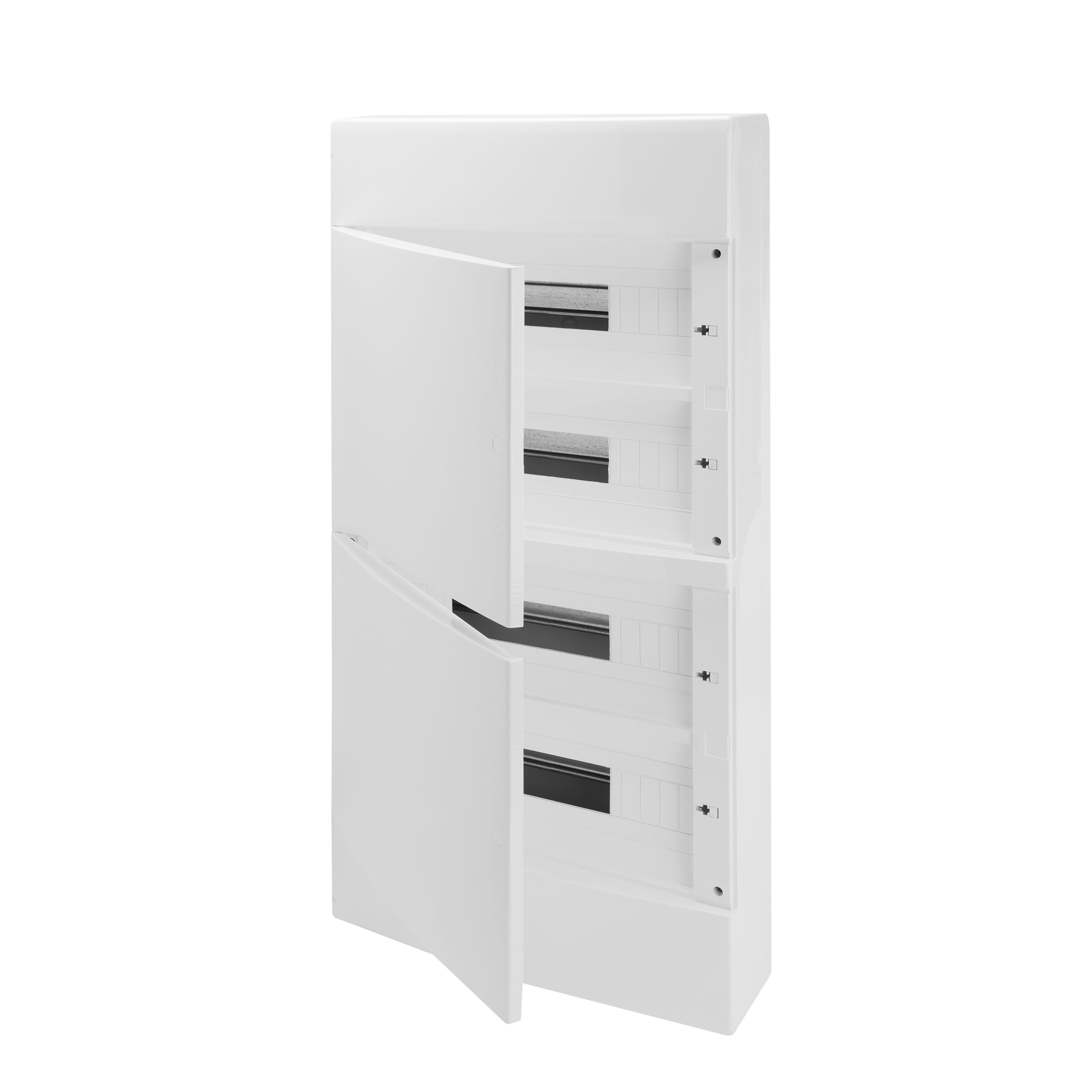

CENTRALINO DA ARREDO CON PARETI LISCE - CON MORSETTIERA N 2 X [(3X16)+(17X10)] T 2 X [(3X16)+(17X10)] - PORTA CIECA - (18X4) 72M IP40
Codice:
GW40073BD
Serie: 40 CD
Centralini e quadri di distribuzione da parete
Centralini e quadri di distribuzione da parete
La Serie di centralini 40CD, disponibile nelle versioni porta trasparente o cieca e nelle grandezze da 8 a 72 moduli, garantisce integrazione estetica con ogni tipologia di arredo. L’offerta prevede: quadri stagni 40CDK - IP65 con telaio estraibile (da 24M) e panneli piombabili; accessoriabili con canaline di cablaggio, serrature, coperture estetiche e pannelli ciechi; centralini stagni 40CD - IP55 con centrini di foratura sulle pareti, portella con serratura per ciascuna fila modulare; centralini 40CD protetti da Arredo - IP40 fino a 72M nelle versioni porta fumè e cieca; centralini 40CD senza porta - IP40. Tutti i materiali sono Halogen Free.
IP40
IK08
650 °C
70 °C
Info tecniche
Informazioni
Download
Software
Certificati
Classe isolamento
II (secondo Norma IEC 61140)
Colore
Bianco RAL 9016
Dim. esterne BxHxP (mm)
400x850x150
Grado di protezione
IP40
Potenza dissipabile (W)
75
Resistenza agli urti
IK08
Tensione nominale
400 V
Colore porta
Cieca
Morsettiere
80 A - IP20 bipolare fori con viti
N. mod. EN 50022
72 (18x4)
Corrente nominale
125 A
Resistenza al filo incandescente
650 °C
Temperatura di impiego
-25 +60 °C
Tipo Materiale
Halogen free secondo norma EN 60754-2
Termopressione con biglia
70 °C
Accessori per ripristino isolamento
Tappi coprivite (GW44623) o staffe di fissaggio in resina (GW44621)
Normativa
EN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49
Tensione di isolamento
750 V
Polo 1 (mm²)
N/T 2x[(3x16) + (17x10)]
Polo 2 (mm²)
N/T 2x[(3x16) + (17x10)]
Ware Number
85381000
DOTAZIONI E NOTE
DOTAZIONI: mascherine moduli, etichette circuiti. Etichetta autoadesiva da compilare per la certificazione secondo la norma CEI 23-51. GW40069BS, GW40069BD, GW40071BD, GW40073BD, GW40073BQ dotati di telaio asportabile, per effettuare le operazioni di cablaggio all'esterno del contenitore. Morsetti isolati bipolari a vite 80A - IP20 da installare sul telaio prima del cablaggio. NOTE: potenza dissipabile calcolata secondo CEI 23-49. Per le forature utilizzare la fresa GW52401. Per ripristinare il doppio isolamento utilizzare gli appositi accessori in dotazione (mascherine dei moduli e tappi coprivite o staffe per il montaggio a parete). CARATTERISTICHE: termopressione con sfera pari a 70°C.
