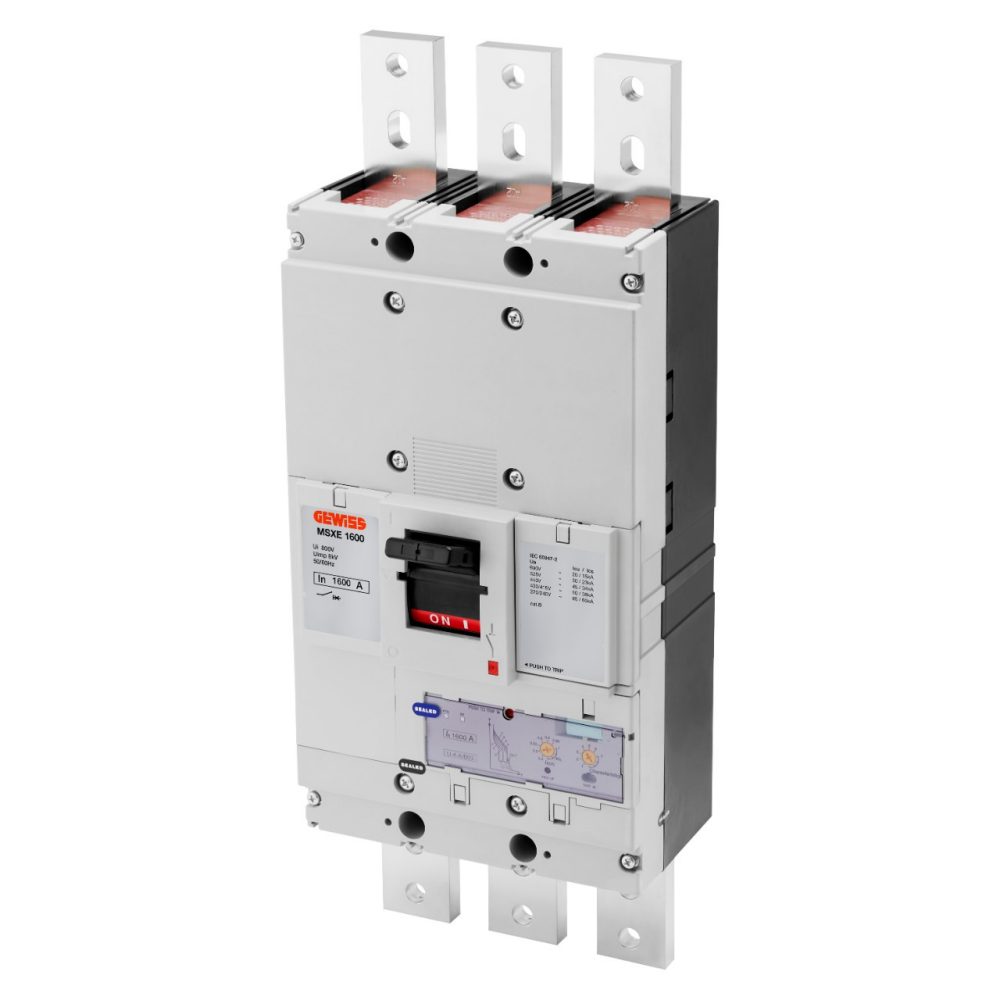

MSXE 1600 - MCCBS MIT ELEKTRONISCHEM AUSLÖSER - LSI - VERRIEGELBAR - VORDERANSCHLUSS - 50 KA 3P 1600 A 690 V

Code: GWD9421B

Baureihen: MSX
Leistungsschalter für die Energieverteilung

Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.

Technische Informationen

Information

Download

Software

Zertifikate

Beschreibung Interruttore automatico scatolato

Artikelnr. MSXE 1600

Anz. Pole 3P

Bemessungs- strom 1600 A

Auslöser elektronisch

ELEKTRISCHE EIGENSCHAFTEN -

MECHANISCHE EIGENSCHAFTEN -

Norm IEC/EN 60947-2

Ausführung Fest

Kategorie B

Montage auf DIN Schiene Nein

Bemessungs- frequenz (Hz) 50 / 60

Kann mit Motorantrieb ausgestattet werden Ja

Bemessungsspannung (Ue) 690 Vac

Kompatible Verriegelung Kabel (Mechanismus im Lieferumfang)

Bemessungsstoß spannungsfestigkeit (Uimp) 8 kV

Klemmen im Lieferumfang enthalten Verlängerte vorderseitige FB

Überspannungs- kategorie IV

Position Montage Jeder

Isolationsspannung (Ui) 800 V

Upline/Downline-Stromversorgung Ja

Thermische Regulierung 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In

Elektrische Lebensdauer (415Vac) 2.000 Zyklen

Magnetische Regulierung Elektronisch LSI

Mechanische Lebensdauer 5.000 Zyklen

Neutralleiterschutz -

Betriebstemperatur -5°C +65°C

Totale Verlustleistung 168.96 W

Lagertemperatur -20° +65°

Bemessungskurzschlussstromeinschaltvermögen (Icm) -

Gewicht (kg) 27

Bemessungskurzzeitstromfestigkeit für 0,3 s (Icw) 20 kA

Breite 210 mm

Idn-Regelung -

Höhe 370 mm

DT-Regelung -

Tiefe 140 mm

GRENZ-SCHALTVERMÖGEN (ICU) -

BETRIEBS-SCHALTVERMÖGEN (ICS) -

220/240Vac 85 kA

220/240Vac 65 kA

400/415Vac 50 kA

400/415Vac 38 kA

440Vac 45 kA

440Vac 34 kA

525Vac 30 kA

525Vac 23 kA

690Vac 20 kA

690Vac 15 kA

250Vdc -

Ware Number 85362010

Product Data Sheet

Technische daten - IT

Technische daten - EN

Brochure - EN

Brochure - IT

Technische daten - ES

Informationen und allgemeine empfehlungen

Montageanleitung

Zum Downloadbereich gehen Zum Downloadbereich gehen

PROJEX

Entwurf von Niederspannungsanlagen

PBT-Q

Niederspannungssystemen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

PRICE

Estimation of electrical systems

CADpro

Advanced design of electrical systems

Zum Softwarebereich gehen Zum Softwarebereich gehen

CE-zeichen

AUSSTATTUNG UND NOTIZEN

HINWEISE: Die Codes mit dem letzten Buchstaben B geben den Leistungsschalter an, auf dem bereits eine mechanische Kabelverriegelung angebracht ist (Kabel für die mechanische Verriegelung muss separat bestellt werden).
MITGELIEFERTES ZUBEHÖR: Bedienhebelverlängerung für manuelles Schließen und Öffnen.
MERKMALE: Stromregelb ereich Ir = 0,4 ÷ 1 x In.
Neutralleiter 100% oder 50% geschützt.
