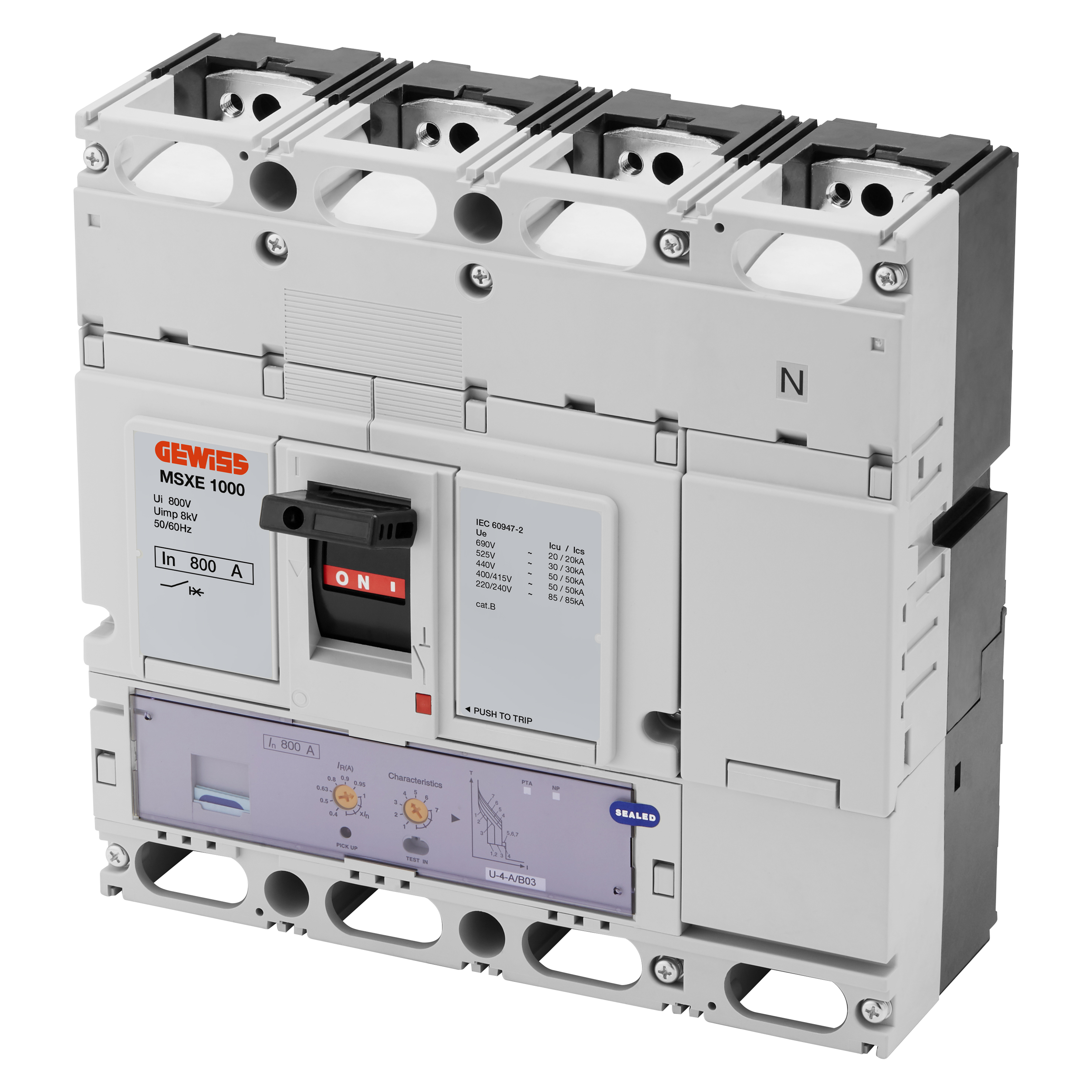

Energy MSX-Leistungsschalter für die Energieverteilung MSXE 1000 - LEISTUNGSSCHALTER MIT ELEKTRONISCHEM AUSLÖSER - LSI - 50kA 4P 800A 690V

MSXE 1000 - LEISTUNGSSCHALTER MIT ELEKTRONISCHEM AUSLÖSER - LSI - 50kA 4P 800A 690V

Code: GWD9403
Technisches Datenblatt herunterladen

Baureihen: MSX
Leistungsschalter für die Energieverteilung

Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.

Technische Informationen

Information
Download
Software
Zertifikate
Beschreibung Interruttore automatico scatolato
Artikelnr. MSXE 1000
Anz. Pole 4P
Bemessungs- strom 800 A
Auslöser elektronisch
 ELEKTRISCHE EIGENSCHAFTEN -
MECHANISCHE EIGENSCHAFTEN -
Norm IEC/EN 60947-2
Ausführung Fest - Steckbar
Kategorie B
Montage auf DIN Schiene Nein
Bemessungs- frequenz (Hz) 50 / 60
Kann mit Motorantrieb ausgestattet werden Ja
Bemessungsspannung (Ue) 690 Vac
Kompatible Verriegelung Hebel - Kabel
Bemessungsstoß spannungsfestigkeit (Uimp) 8 kV
Klemmen im Lieferumfang enthalten Vorderseitige FC
Überspannungs- kategorie IV
Position Montage Jeder
Isolationsspannung (Ui) 800 V
Upline/Downline-Stromversorgung Ja
Thermische Regulierung 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Elektrische Lebensdauer (415Vac) 4.000 Zyklen
Magnetische Regulierung Elektronisch LSI
Mechanische Lebensdauer 10.000 Zyklen
Neutralleiterschutz 50% - 100% x Ir
Betriebstemperatur -5°C +65°C
Totale Verlustleistung 204.8 W
Lagertemperatur -20° +65°
Bemessungskurzschlussstromeinschaltvermögen (Icm) -
Gewicht (kg) 12.3
Bemessungskurzzeitstromfestigkeit für 0,3 s (Icw) 10 kA
Breite 280 mm
Idn-Regelung -
Höhe 273 mm
DT-Regelung -
Tiefe 103 mm
GRENZ-SCHALTVERMÖGEN (ICU) -
 BETRIEBS-SCHALTVERMÖGEN (ICS)  -
220/240Vac 85 kA
220/240Vac 85 kA
400/415Vac 50 kA
400/415Vac 50 kA
440Vac 50 kA
440Vac 50 kA
525Vac 30 kA
525Vac 30 kA
690Vac 20 kA
690Vac 20 kA
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Informationen und allgemeine empfehlungen

Montageanleitung

Technische daten - IT

Technische daten - EN

Brochure - EN

Brochure - IT

Technische daten - ES

Zum Downloadbereich gehen Zum Downloadbereich gehen

PRICE

Estimation of electrical systems

Mehr anzeigen

PROJEX

Entwurf von Niederspannungsanlagen

Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mehr anzeigen

PBT-Q

Niederspannungssystemen

Mehr anzeigen

CADpro

Advanced design of electrical systems

Mehr anzeigen
Zum Softwarebereich gehen Zum Softwarebereich gehen

CE-zeichen

AUSSTATTUNG UND NOTIZEN
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (FC) für 800A Ausführungen. Lieferung mit verlängerten Frontklemmen (FB) für 1000A Ausführungen. Bedienhebelverlängerung für manuelles Schließen und Öffnen.
MERKMALE: Stromregelbereich Ir = 0,4 ÷ 1 x In
