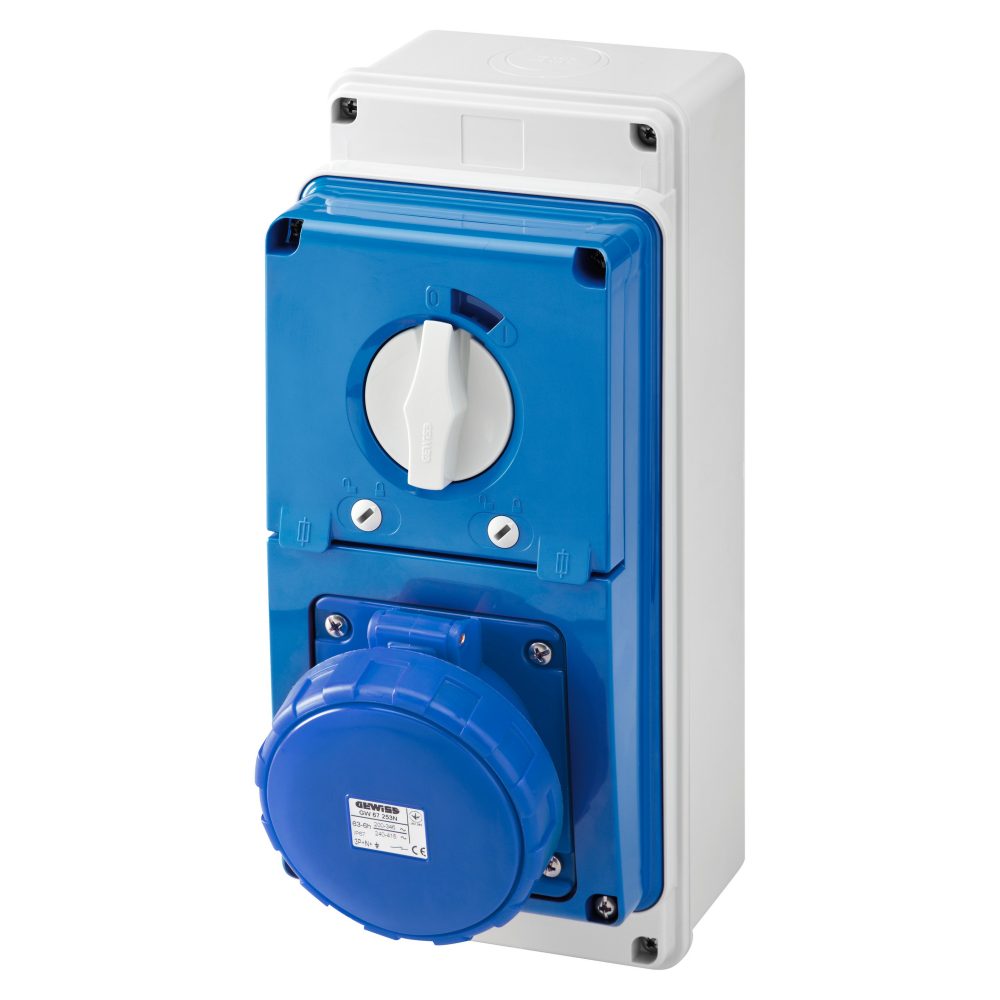

PRISE VERTICALE INTERVERROUILLÉE - AVEC FOND - AVEC BASE PORTE-FUSIBLES - 3P+N+T 63A 200-250V - 50/60HZ 9H - IP67

Code: GW67250N

Gamme de produits: Gamme IB
Prises industrielles inter-verrouillées IEC 309

Système de prise en brochage industriel combinée avec un interrupteur à verrouillage mécanique pour la distribution de l’énergie dans le secteur tertiaire et industriel. Tous les produits de la série sont équipés d’un dispositif de verrouillage mécanique permettant d'assurer les connexions hors charge et répondre ainsi aux exigences de sécurité des utilisateurs professionnels les plus variés. La série IB se compose de 4 lignes de produits: combinés verticaux standard IP67, combinés verticaux IP66 pour conditions sévères, combinés IP44 horizontaux et combinés compacts IP44 et IP55.

125 °C (Socle de prise IB) - 80 °C (boîtier saillie)

IP67

IK08

850 °C (Socle de prise IB) - 650 °C (boîtier saillie)

Informations techniques

Informations

Télécharger

Logiciel

Certificats

Type de fusible Ø 22x58 mm

Type Verticale

Pouvoir de coupure fusibles > 50 kA

Thermopression avec bille 125 °C (Socle de prise IB) - 80 °C (boîtier saillie)

Tension nominale d'isolation (Ui) 500 V

Indice de protection IP67

Nombre de pôles 3P+N+T

Résistance aux chocs IK08

Fréquence 50/60 Hz

Température d'utilisation -25 +40 °C

Protection Base porte-fusibles (CBF)

Avec fond Oui

Electrocod 2222

Test du fil incandescent 850 °C (Socle de prise IB) - 650 °C (boîtier saillie)

Coloris Bleu

Courant nominal de court-circuit (Icc) 10 kA

Poids Max. 2,5 Kg

Courant nominal (In) prise IB 48 A

Tension nominale tenue à l'impulsion (Uimp) 4 kV

Courant nominal (A) 63

Référence h 9

Tension nominale 200 - 250 V

Ware Number 85366990

Product Data Sheet

Dessin DXF

Caractéristiques techniques - EN

Caractéristiques techniques - IT

Caractéristiques techniques - ES

Accéder à la zone de téléchargement Accéder à la zone de téléchargement

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Afficher plus

ENERGYpro

Tableaux poure les chantiers, moles-campings et de distribution

Afficher plus

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

PRICE

Estimation of electrical systems

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

Aller à la zone des logiciels Aller à la zone des logiciels

Déclaration Reach

Visualise le certificat

label CE

ÉQUIPEMENTS ET NOTES

ACCESSOIRES FOURNIS: 4 bouchons cache-vis en matière isolante Ø 25mm.
REMARQUES: Fusibles vendus séparément. Mesures de protection des personnes contre les chocs électriques assurées par l'enveloppe.
CARACTÉRISTIQUES: Les versions 63A sont équipées d'un contact pilote.
