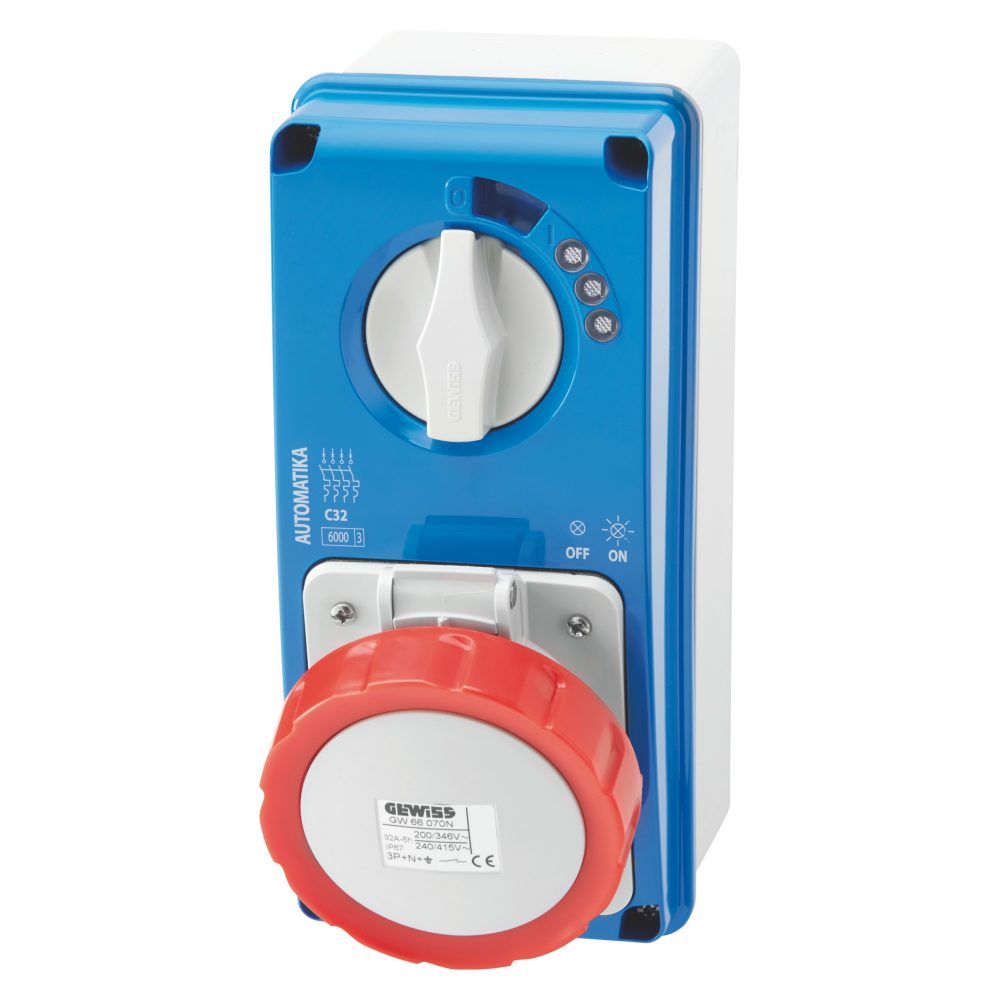

PRISE VERTICALE INTERVERROUILLÉE - AUTOMATIKA - MT 6KA COURBE C - AVEC FOND - 3P+N+T 32A 346-415V - 50/60HZ 6H - IP67

Code: GW66070N

Gamme de produits: Gamme IB
Prises industrielles inter-verrouillées IEC 309

Système de prise en brochage industriel combinée avec un interrupteur à verrouillage mécanique pour la distribution de l’énergie dans le secteur tertiaire et industriel. Tous les produits de la série sont équipés d’un dispositif de verrouillage mécanique permettant d'assurer les connexions hors charge et répondre ainsi aux exigences de sécurité des utilisateurs professionnels les plus variés. La série IB se compose de 4 lignes de produits: combinés verticaux standard IP67, combinés verticaux IP66 pour conditions sévères, combinés IP44 horizontaux et combinés compacts IP44 et IP55.

125 °C (Socle de prise IB) - 80 °C (boîtier saillie)

IP67

IK08

850 °C (Socle de prise IB) - 650 °C (boîtier saillie)

Informations techniques

Informations

Télécharger

Logiciel

Certificats

Type Verticale

Thermopression avec bille 125 °C (Socle de prise IB) - 80 °C (boîtier saillie)

Indice de protection IP67

Nombre de pôles 3P+N+T

Résistance aux chocs IK08

Fréquence 50/60 Hz

Température d'utilisation -25 +40 °C

Protection Magnétothermiques

Avec fond Oui

Electrocod 2222

Test du fil incandescent 850 °C (Socle de prise IB) - 650 °C (boîtier saillie)

Coloris Rouge

Organe de coupure MT 6 kA courbe C

Courant nominal (A) 32

Référence h 6

Tension nominale 380 - 415 V

Ware Number 85366990

Product Data Sheet

Dessin DXF

Caractéristiques techniques - EN

Caractéristiques techniques - IT

Caractéristiques techniques - ES

Accéder à la zone de téléchargement Accéder à la zone de téléchargement

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Afficher plus

ENERGYpro

Tableaux poure les chantiers, moles-campings et de distribution

Afficher plus

PRICE

Estimation of electrical systems

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

Aller à la zone des logiciels Aller à la zone des logiciels

Déclaration Reach

label CE

Visualise le certificat

ÉQUIPEMENTS ET NOTES

CARACTÉRISTIQUES: Les prises de courant utilisent le disjoncteur aux fins de commande et de protection.
ACCESSOIRES FOURNIS: Quatre capuchons à vis en matière isolante de 14/16 mm de diamètre. Les prises verrouillées sont munies de voyants LED en façade qui indiquent l'état opérationnel du disjoncteur et la présence de tension.
