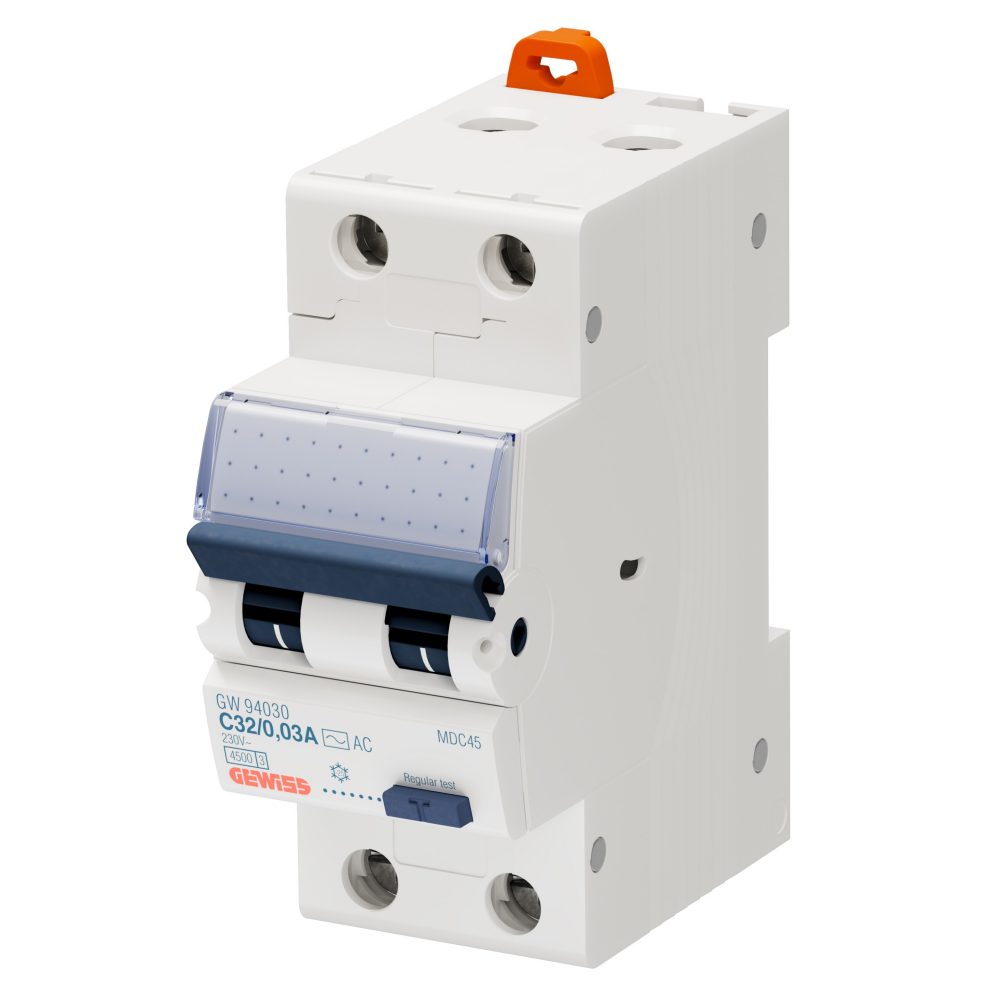

DISJONCTEUR MAGNÉTOTHERMIQUE DIFFÉRENTIEL COMPACT - MDC 45 - 2P COURBE C 32A - 4500A-6kA/230V - TYPE AC Idn=0,03A - 2 MODULES
Code:
GW94030
Gamme de produits: Série 90 RCD
Appareils modulaires de protection différentielle
Appareils modulaires de protection différentielle
La gamme 90 RCD répond à toutes les exigences de protection contre les défauts de terre pour toute zone d’application.
La gamme comprend les disjoncteurs différentiels compacts MDC avec protection contre les surintensités (de 6 à 32 A, courbes B et C, jusqu’à 10 kA et lΔn de 30 et 300 mA type AC, A, A[IR] et A[S] et F) les blocs différentiels adaptables BD et BDHP pour disjoncteurs magnétothermiques MT et MTHP (IΔn de 10 mA à 3A type AC, A, A[IR], A[S] et A réglable), des interrupteurs différentiels IDP (jusqu’à 125 A, IΔn de 10 à 500 mA, type AC, A, A[IR], A[S], F, B).
La gamme comprend les disjoncteurs différentiels compacts MDC avec protection contre les surintensités (de 6 à 32 A, courbes B et C, jusqu’à 10 kA et lΔn de 30 et 300 mA type AC, A, A[IR] et A[S] et F) les blocs différentiels adaptables BD et BDHP pour disjoncteurs magnétothermiques MT et MTHP (IΔn de 10 mA à 3A type AC, A, A[IR], A[S] et A réglable), des interrupteurs différentiels IDP (jusqu’à 125 A, IΔn de 10 à 500 mA, type AC, A, A[IR], A[S], F, B).
Informations techniques
Informations
Télécharger
Logiciel
Certificats
Description
DISJONCTEUR MAGNÉTOTHERMIQUE DIFFÉRENTIEL
Code
MDC 45
Nombre de pôles
2P
Nombre de modules
2
Courant nominal
32 A
Courant résiduel nominal
30 mA
Type
AC
Courbe
C
Tension nominale (EN/IEC 61009-1, 61009-2-1)
230/240 V
Classe de limitation d'énergie
3
Norme
IEC/EN 61009-1, IEC/EN 61009-2-1
Fréquence nominale (Hz)
50/60 Hz
Pouvoir de coupure EN 61009-1 230V (Icn)
4500 A
Pouvoir de coupure EN 61009-1 (Ics)
1 x Icn
Pouvoir de coupure EN 60947-2 230V (Icu)
6 kA
Pouvoir de coupure EN 60947-2 (Ics)
100% Icu
Tension d'isolement (Ui)
500 V
Niveau d'immunité (8/20 μs)
250 A
Tension nominale tenue à l'impulsion (Uimp)
4 kV
Catégorie de surtension
III
Endurance électrique
10.000
Endurance mécanique
20.000
Section fil rigide
<=1x35 - <=2x16 - <=1x16+2x10 mm²
Section fil souple
<=1x35 - <=2x16 - <=1x16+2x10 mm²
Double connexion
OUI (seulement bornes aval)
Couple de serrage nominal
2 Nm
Température d'utilisation
-25 +60° C (déclassement de In avec T>30° C)
Température de stockage
-40 +70 °C
Compatibilité avec auxiliaires électriques
Oui
Compatibilité avec ReStart
Oui
Position de montage
Tout
Ware Number
85362010
