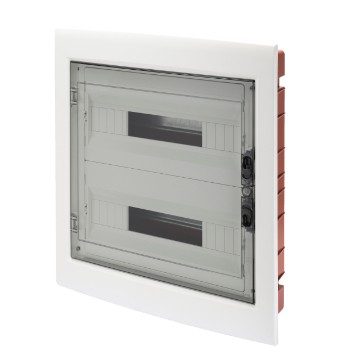

QUADRO DI DISTRIBUZIONE - PANNELLI FINESTRATI E TELAIO ESTRAIBILE - PORTA FUMÉ - MORSETTIERA N 2X[(3X16)+(17X10)] T 2X[(3X16)+(17X10)]-(18X2) 36M-IP40

Codice: GW40609BD

Serie: 40 CDI
Centralini e quadri di distribuzione da incasso

L’offerta più ampia di centralini e quadri di distribuzione da incasso oggi disponibile sul mercato. Sette famiglie studiate per offrire soluzioni in ambito residenziale e terziario avanzato, disponibili anche in materiale Halogen Free. Versioni da 2 a 72 moduli, gradi di protezione da IP40 a IP55 e specifiche versioni anche per cartongesso. Inoltre, l'offerta prevede i centralini QDSA (Quadri Distribuzione Segnali di Appartamento) in versione compatta (36 moduli) e completa (54 moduli), entrambi conformi a quanto suggerito dalla guida CEI 306-2.

IP40

IK08

650 °C

70 °C

Info tecniche

Informazioni

Download

Software

Certificati

Classe isolamento II (secondo Norma IEC 61140)

Colore Bianco RAL 9016

Dim. esterne BxHxP (mm) 465x505x85

Grado di protezione IP40

Installazione Per muratura

Potenza dissipabile (W) 52

Resistenza agli urti IK08

Tensione nominale 400 V

Colore porta Trasparente fume'

Morsettiere 80 A - IP20 bipolare fori con viti

N. mod. EN 50022 36 (18x2)

Corrente nominale 125 A

Resistenza al filo incandescente 650 °C

Temperatura di impiego -15 +60 °C

Tipo Materiale Halogen free secondo norma EN 60754-2

Codice Electrocod 0311

Termopressione con biglia 70 °C

Normativa EN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49

Tensione di isolamento 750 V

Polo 1 (mm²) N/T 2x[(3x16) + (17x10)]

Polo 2 (mm²) N/T 2x[(3x16) + (17x10)]

Ware Number 85371098

Product Data Sheet

Caratteristiche tecniche - IT

Caratteristiche tecniche - EN

Caratteristiche tecniche - DE

Caratteristiche tecniche - ES

Manuale istruzioni

Smaltimento

Vai all'area download Vai all'area download

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

CENTRAL

Preventivazione e Verifica termica dei centralini (CEI 23-51)

Scopri di più

PBT-Q

Impianti e quadri in Bassa Tensione

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

PROJEX

Progettazione di sistemi in bassa tensione

Scopri di più

Vai all’area software Vai all’area software

Visualizza il certificato

Marcatura CE

DOTAZIONI E NOTE

DOTAZIONI: mascherine moduli, etichette circuiti. Etichetta autoadesiva da compilare per la certificazione secondo la norma CEI 23-51. Morsetti isolati bipolari a vite 80A - IP20 da installare sul telaio prima del cablaggio. NOTE: potenza dissipabile calcolata secondo CEI 23-49. A richiesta, scatole e armadi da incasso (comprensivi di cornice e guide DIN) possono essere forniti separatamente. CARATTERISTICHE: pannelli asportabili e piombabili con finestre. Termopressione con sfera pari a 70°C. I fondi degli armadi possono essere affiancati utilizzando l'elemento di aggancio combinato GW40425.
